Prüfpunkte vor dem Start:
- Schutzziele und Schutzumfang festlegen (Kategorie 1–4 nach DIN 14675)
- Brandmelde- und Alarmierungskonzept erstellen, Freigabe durch Feuerwehrstelle einholen
- Brandfallsteuerungs-Matrix in beschreibender Form ab LP3 vorbereiten
- Meldebereiche und Meldergruppen definieren
- Aufschaltung zur Alarmempfangsstelle klären (Kommunikationsweg, Konzessionär)
- Zuständigkeiten nach HOAI schriftlich vereinbaren
Den Gesamtauftrag trägt der Auftraggeber. Der Fachplaner Elektrotechnik liefert Konzepte und Leistungsphasen nach HOAI. Ohne frühe Fachplanereinbindung ab LP3 entstehen Nachträge, Verzögerungen und teure Nachprogrammierungen.
Wer trägt welche Verantwortung bei der Planung?
Vier Rollen, vier Verantwortungsbereiche. Das klingt klar, ist in der Praxis aber oft der erste Reibungspunkt.
Der Auftraggeber trägt die Gesamtverantwortung für das Brandschutzkonzept und beauftragt die Fachplaner. Der Fachplaner Elektrotechnik erbringt die Leistungsphasen nach HOAI, erstellt das Brandmeldekonzept und koordiniert Schnittstellen. Die Errichterfirma (VdS-zertifiziert oder vergleichbar) installiert und programmiert die Anlage nach Ausführungsplanung. Die Brandschutzdienststelle bzw. Feuerwehr prüft das Konzept, gibt es frei und nimmt die Aufschaltung ab.
Normativ bindend sind DIN 14675 (Brandmeldekonzept, Schutzziele, Falschalarmvermeidung), DIN VDE 0833-2 (Melder, Übertragungswege, Projektierungspflichten) und die Normenreihe EN 54 für Komponenten. Hinzu kommen die jeweiligen Landesbauordnungen und Versichereranforderungen, die je nach Nutzung VdS-Zertifizierung verlangen können.
Gero Gerber (BauNetz Wissen): „Brandschutznachweise liefern oft nur grobe Anforderungen. Das Brandmeldekonzept verbindet baurechtliche Ziele mit technischer Umsetzung.“
Bei direkter Aufschaltung auf die Feuerwehr erwartet die Brandschutzdienststelle vollständige Feuerwehrlaufkarten, klar gekennzeichnete BMZ-Standorte und zugängliche Paralleltableaus. Fehlen diese Unterlagen, verzögert sich die Abnahme.
Welche Leistungen gehören in welche HOAI-Leistungsphase?
Die Leistungsphasen nach HOAI geben den Takt vor. Wer sie kennt, kann Termine und Verantwortlichkeiten sofort zuordnen.
- LP1 Grundlagenermittlung: Anforderungen sammeln, Schutzziele definieren, erste Schutzkategorie nach DIN 14675 festlegen. Ergebnis: dokumentierte Planungsgrundlagen.
- LP2 Vorplanung: Planungskonzept entwickeln, Funktionsschema der BMA aufstellen, Vorverhandlungen mit Behörden führen, Kostenschätzung nach DIN 276.
- LP3 Entwurfsplanung: Brandmeldekonzept ausarbeiten, erste Brandfallsteuerungs-Matrix in beschreibender Form erstellen, Abstimmung mit Feuerwehr und anderen Fachplanern. Hier entscheidet sich, ob das Projekt später reibungslos läuft.
- LP4 Genehmigungsplanung: Unterlagen für behördliche Genehmigungen, Abstimmung Brandschutznachweis.
- LP5 Ausführungsplanung: Detaillierte Matrix mit komponentengenauer Zuordnung, Melderplanung, Kabelwege, Schnittstellen zu Brandschutzanlagen (BTA).
- LP6/7 Vergabe: Leistungsverzeichnis, Mitwirkung bei Ausschreibung und Vergabe an Errichterfirma.
- LP8 Bauüberwachung: Überwachung der Montage, Koordination Inbetriebnahme, Prüfprotokolle, Abstimmung Aufschaltung.
Zeitliche Meilensteine:
- Konzeptfreigabe durch Feuerwehr vor Beginn der Ausführungsplanung
- Matrixentwurf fertig vor Vergabe an Errichter
- Alle Prüfprotokolle abgeschlossen vor Übergabe an Betreiber

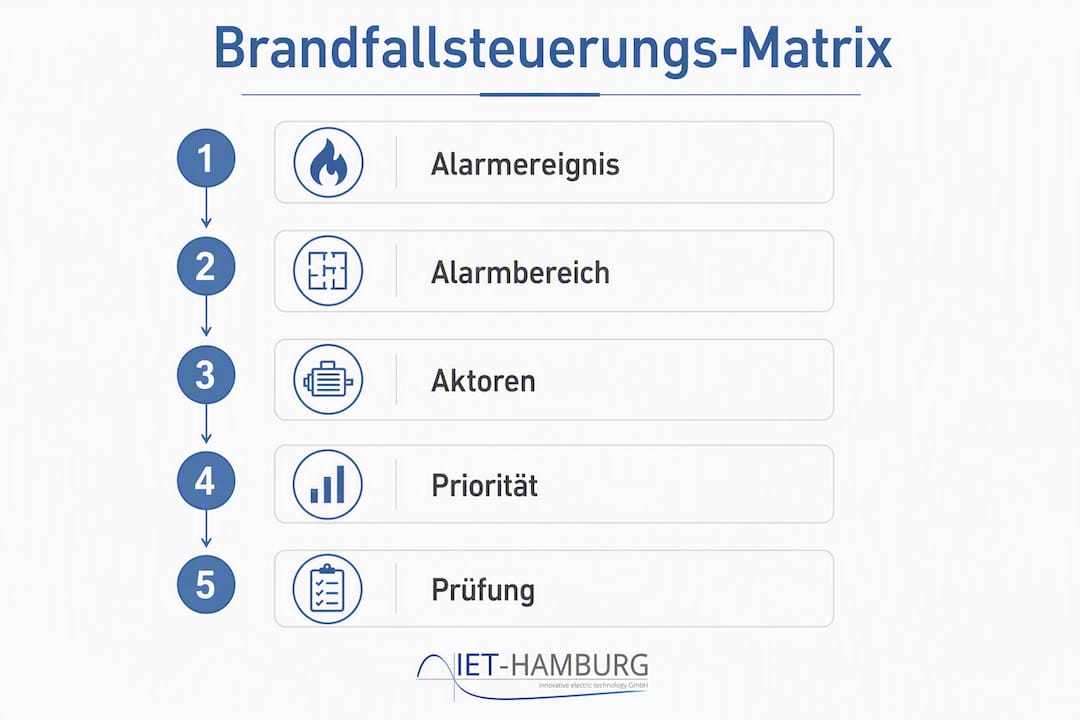

Wie ist die Brandfallsteuerungs-Matrix aufgebaut?
Die Matrix ist das Herzstück der elektrotechnischen Planung. Sie beschreibt für jedes Alarmereignis, welche Aktoren in welchen Gewerken wie reagieren müssen.
| Spalte | Inhalt |
|---|---|
| Alarmereignis | Auslösender Melder oder Meldergruppe |
| Betroffener Alarmbereich | Brandabschnitt / Zone |
| Melderkategorie | Rauchmelder, Wärmemelder, Handmelder |
| Geforderte Aktoren | Aufzug, Lüftung, Abschlüsse, Sprinkler, Zutrittskontrolle |
| Priorität | Stufe 1 (Voralarm) / Stufe 2 (Hauptalarm) |
| Verantwortliche Schnittstelle | Fachplaner, Errichter, Gebäudeautomation |
In LP3 genügt eine beschreibende Ebene. In LP5 muss die Matrix komponentengenau sein, weil der Errichter sonst nicht programmieren kann. Die AHO-Fachkommission Brandschutz empfiehlt, die Matrix vom TGA-Fachplaner zu erstellen, da hier Elektrotechnik, Lüftung, Aufzüge und Brandschutz logisch aufeinandertreffen. Wer die Matrix erst bei der Montage fertigstellt, zahlt für Nachprogrammierungen und Abstimmungsrunden deutlich mehr.
Profi-Tipp: Matrixprüfung durch einen unabhängigen Fremdsystem-Tester vor der Inbetriebnahme einplanen. Die Programmierungskosten hängen direkt vom Detaillierungsgrad der Matrix ab. Je früher die Matrix steht, desto günstiger die Umsetzung.
Was muss bei der Aufschaltung zur Alarmempfangsstelle beachtet werden?
Die formelle Aufschaltung auf die Alarmempfangsstelle der Feuerwehr ist der Abschluss des Planungsprozesses. Sie erfordert die Freigabe des Brandmelde- und Alarmierungskonzepts durch die zuständige Stelle.
Technische Voraussetzungen und Abstimmungspunkte:
- Kommunikationsweg festlegen (GSM, IP, analoges Telefonnetz) und mit Konzessionär abstimmen
- Authentifizierungsverfahren und Aufschaltprotokoll klären
- Feuerwehrlaufkarten erstellen und mit der Brandschutzdienststelle abgleichen
- Paralleltestläufe durchführen, Protokolle anfertigen
- Schnittstellen zu Sprinkleranlage, Rauch- und Wärmeabzug, Aufzugssteuerung und Zutrittskontrolle mit definierten Triggern und Rückmeldungen dokumentieren
- Schnittstellenprotokoll und Freigabeprotokoll der Feuerwehr vor Aufschaltung einholen
Bei direkter Aufschaltung gibt es umfangreiche Abstimmungs- und Testpflichten mit der Feuerwehrempfangsstelle. Diese Abstimmungen sind regelmäßig Teil der Abnahmeprotokolle.
Was gehört zur Abnahme und Übergabe der Anlage?
Standardprüfungen, die kein Projekt überspringen sollte:
- Funktionsprüfung aller Meldergruppen und Meldebereiche
- Signalgeberprüfung (akustisch und optisch nach EN 54-3 und EN 54-23)
- Redundanztest der Energieversorgung
- Protokollierte Probeläufe mit Feuerwehr und Konzessionär
Praxishinweis: Feuerwehrlaufkarten, Paralleltableaus und zugängliche BMZ-Standorte sind regelmäßige Prüfpunkte bei der Abnahme. Fehlende Unterlagen bremsen die Aufschaltung und verlängern die Abnahmephase erheblich.
Zur vollständigen Übergabedokumentation gehören: Abnahmebericht nach DIN VDE 0833-2, Prüfprotokolle, Feuerwehrlaufkarten, Programmierlisten der Matrix, Betriebsbuch nach DIN 14675, Herstellerdatenblätter, Wartungsintervalle und Ansprechpartner beim Betreiber. Die Bauüberwachung nach LP8 stellt sicher, dass diese Unterlagen vollständig und korrekt übergeben werden.
Wo verlieren Projekte Budget und Zeit?
Hauptkostentreiber sind der Überwachungsumfang (Kategorie 1–4), Anzahl und Typ der Melder, Redundanzanforderungen und der Programmieraufwand für die Brandfallsteuerung. Letzterer wird regelmäßig unterschätzt.
Typische Terminrisiken:
- Matrix wird zu spät finalisiert, Errichter kann nicht programmieren
- Behördenfreigabe fehlt, Vergabe verzögert sich
- Betreiber fordert Änderungen nach Vergabe
- Abstimmungstermine mit Feuerwehr nicht im Terminplan verankert
Für das Terminmanagement gilt: Freigabetermine der Feuerwehr als harte Meilensteine in den Projektplan aufnehmen. Eine Reserve für Softwareprogrammierung und Abstimmungsmeetings einplanen. Pauschalangebote für die Matrix-Programmierung nur dann sinnvoll, wenn die Matrix vor Angebotseinholung vollständig vorliegt.
Welche Planungsfehler lösen Nachträge aus?
Drei Fehler tauchen in der Praxis immer wieder auf. Alle drei sind vermeidbar.
Fehlendes oder unvollständiges Brandmeldekonzept: Unklare Anforderungen bei Errichtung und Abnahme sind die direkte Folge. Ein vollständiges Konzept muss betriebsspezifische Falschalarmstrategien, Alarmorganisation und Versichereranforderungen enthalten. Fehlt das, drohen teure Änderungen bei der Sachverständigenprüfung.
Matrix erst bei Montage fertiggestellt: Hohe Programmier- und Abstimmungskosten sowie Verzögerungen sind vorprogrammiert. Die Programmierung ist am günstigsten, wenn die Matrix vor Montagebeginn steht.
Schnittstellen nicht getestet: Aufzug, Lüftung und Sprinkler müssen im Brandfall korrekt reagieren. Wer diese Schnittstellen nicht vor der Inbetriebnahme prüft, riskiert funktionale Fehlverhalten genau dann, wenn es darauf ankommt.
Profi-Tipp: Vertragsleistung für Matrix-Lieferung und Schnittstellentests schriftlich vereinbaren. Verantwortlichkeiten zwischen Fachplaner, Errichter und Gebäudeautomation klar abgrenzen, bevor die Ausführungsplanung beginnt.
IET-Hamburg GmbH unterstützt Ihr Projekt von LP3 bis LP8
Wer eine Brandmeldeanlage plant, braucht einen Fachplaner, der die Matrix kennt, bevor der Errichter auf der Baustelle steht.
IET-Hamburg GmbH übernimmt die elektrotechnische Fachplanung von der Grundlagenermittlung bis zur dokumentierten Abnahme: Brandmelde- und Alarmierungskonzepte nach DIN 14675, gewerkeübergreifende Brandfallsteuerungs-Matrix, Ausführungsplanung, Mitwirkung bei Vergabe und Bauüberwachung nach LP8. Schnittstellenkoordination mit Feuerwehr, Lüftung, Aufzügen und Zutrittskontrolle ist fester Bestandteil jedes Auftrags. Transparente Kosten- und Terminplanung von Anfang an. Sprechen Sie uns an: Erstgespräch, Leistungsumfang klären, Angebot erhalten.
Eine Brandmeldeanlage ohne frühzeitiges Brandmeldekonzept und geprüfte Brandfallsteuerungs-Matrix führt regelmäßig zu Nachträgen, Verzögerungen und teuren Nachprogrammierungen.
| Thema | Details |
|---|---|
| Konzeptfreigabe | Brandmelde- und Alarmierungskonzept muss vor Ausführungsplanung von der Feuerwehrstelle freigegeben sein. |
| Matrix-Zeitpunkt | Brandfallsteuerungs-Matrix ab LP3 beschreibend, ab LP5 komponentengenau fertigstellen. |
| Aufschaltung | Formelle Aufschaltung auf Alarmempfangsstelle erfordert Freigabeprotokoll, Laufkarten und Paralleltests. |
| Kostentreiber | Programmieraufwand für Brandfallsteuerung steigt stark, wenn die Matrix erst bei Montage vorliegt. |
| IET-Hamburg GmbH | Übernimmt Fachplanung LP3–LP8 inklusive Matrix-Erstellung, Schnittstellenkoordination und Abnahmedokumentation. |
Meine Einschätzung nach Projekten mit verzögerter Matrixklärung
Die Matrix wird in Projekten fast immer zu spät behandelt. Nicht weil niemand weiß, dass sie gebraucht wird, sondern weil alle davon ausgehen, der andere klärt das schon. Der Errichter wartet auf den Fachplaner. Der Fachplaner wartet auf Rückmeldung vom Betreiber. Der Betreiber hat die Anforderungen noch nicht final abgestimmt.
Was dann passiert: Die Montage läuft, die Matrix ist noch nicht fertig, und die Programmierung muss unter Zeitdruck und mit mehrfachen Änderungsschleifen nachgeholt werden. Das kostet. Nicht nur Geld, sondern auch Vertrauen zwischen den Beteiligten.
Frühe LP3-Einbindung und eine geprüfte Matrix vor Vergabe sind kein Luxus. Sie sind die günstigste Versicherung gegen Projektverzögerungen, die ich kenne. Wer das einmal erlebt hat, plant beim nächsten Projekt anders.
Sprechen Sie uns an, wenn Sie ein Projekt in der Vorbereitungsphase haben. Wir klären den Leistungsumfang und erstellen ein Angebot.
Wesentliche Normen und Handreichungen
- DIN 14675: Grundnorm für Brandmeldeanlagen; regelt Brandmeldekonzept, Schutzziele, Falschalarmvermeidung und Alarmorganisation. Musterkonzepte in AMEV BMA 2019 Anlage 2.
- DIN VDE 0833-2: Festlegungen für Planung, Errichtung und Betrieb von Brandmeldeanlagen; regelt Melder, Übertragungswege und Projektierungspflichten.
- EN 54 (Normenreihe): Technische Anforderungen an Brandmelder und Alarmgeber; Komponenten sollten EN-54-konform und bei Versichereranforderungen VdS-zertifiziert sein.
- AMEV BMA 2019: Detaillierte Handreichung für öffentliche Gebäude; beschreibt Konzeptinhalte, ordnet Leistungen den Planungsphasen zu, enthält Musterkonzepte.
- AHO-Fachkommission Brandschutz: Empfehlungen zur Matrixerstellung und Leistungsphasenzuordnung; Grundlage für Vertragsgestaltung mit TGA-Fachplanern.
- HOAI Anlage 15: Verbindliche Grundleistungen im Leistungsbild Technische Ausrüstung; gewerkeübergreifende Brandschutzmatrix ist in LP3 als Besondere Leistung aufgeführt.
- Feuerwehr-Merkblätter / TAB: Technische Anschlussbedingungen der jeweiligen Feuerwehr (z. B. TAB Bremen); regeln Aufschaltvoraussetzungen und Abnahmeprotokolle.
FAQ
Was ist das Brandmeldekonzept nach DIN 14675?
Das Brandmeldekonzept ist ein Pflichtdokument, das Schutzziele, Überwachungsumfang, Falschalarmvermeidung und Alarmorganisation festlegt. Es muss vor Beginn der Ausführungsplanung von der zuständigen Feuerwehrstelle freigegeben werden.
Wann muss der Fachplaner in ein Projekt eingebunden werden?
Die Einbindung sollte spätestens in LP3 erfolgen, damit das Brandmeldekonzept und die erste Brandfallsteuerungs-Matrix vor der Vergabe an den Errichter vorliegen.
Was enthält die Brandfallsteuerungs-Matrix?
Die Matrix beschreibt für jedes Alarmereignis, welche Aktoren in welchen Gewerken reagieren müssen, inklusive Priorität und Schnittstellenverantwortung. Sie wird in LP3 beschreibend und in LP5 komponentengenau erstellt.
Welche Unterlagen braucht die Feuerwehr bei der Abnahme?
Feuerwehrlaufkarten, Abnahmebericht, Prüfprotokolle, Programmierlisten der Matrix und das Betriebsbuch nach DIN 14675 sind regelmäßige Prüfpunkte. Fehlende Unterlagen verzögern die Aufschaltung.
Wer darf eine Brandmeldeanlage installieren?
Die Errichtung muss durch eine Fachfirma erfolgen, die die Anforderungen der DIN 14675 und DIN VDE 0833-2 erfüllt. Bei Versichereranforderungen ist VdS-Zertifizierung der Errichterfirma relevant.
