Lastenheft Gebäudeautomation: Leitfaden für Planer

Kurz-Checkliste der Pflichtfelder:

• Scope und Geltungsbereich: Gebäude, Gewerke, Systemgrenzen, Ausschlüsse
• Betreiberkonzept: Nutzungsprofil, Betriebszeiten, Verantwortlichkeiten, Qualifikationsanforderungen
• Funktionale Anforderungen: je Anlagengruppe (HLK, Raumautomation, Beleuchtung, Beschattung, Sicherheit/Zutritt)
• Schnittstellen und Protokolle: BACnet/IP, KNX, OPC UA, IT-Netzwerk, Datenpunktnomenklatur nach AMEV
• Verfügbarkeit und Redundanz: Betriebsklasse, Ausfallgrenzen, SLA-Reaktionszeiten
• Energie-KPIs: Messpunkte, Messintervalle, Reporting-Format, Referenzperiode
• Abnahmekriterien (FAT/SAT): Prüfgegenstände, Testfälle, Toleranzen, Verantwortlichkeiten
• Pflichtanhänge: Signal-/I/O-Liste, Schnittstellenbeschreibung, Betreiberkonzept, Prüfprotokolle

Wer liefert was? Der Auftraggeber (AG) stellt Nutzungsanforderungen, Betriebsziele und Rahmenbedingungen bereit. Der Planer überführt diese in technisch prüfbare Anforderungen. Die ausführende Firma beantwortet das Lastenheft mit einem Pflichtenheft, das das konkrete „Wie“ beschreibt.

Was muss der Auftraggeber für die Bedarfsplanung liefern?

VDI 3814 Blatt 2.1 ist die zentrale Norm für Bedarfsplanung, Betreiberkonzept und Lastenheft in der Gebäudeautomation. Sie strukturiert die Kommunikation zwischen Nutzer und Technik so, dass das Betreiberkonzept direkt in technische Anforderungen überführt werden kann. Ohne diese Grundlage bleibt das Lastenheft ein Wunschzettel.

Der AG muss konkret liefern:

• Nutzungsprofil: Wer nutzt das Gebäude, wann, mit welchen Komfortanforderungen?
• Betriebszeiten: Regelzeiten, Sonderzeiten, Ferienzeiten, Nachtabsenkung
• Verfügbarkeitsanforderungen: Kritische Bereiche (z. B. Serverräume, OP-Säle) mit Ausfalltoleranz in Stunden
• Energieziele: Zielwerte für Wärme, Kälte, Strom je m² und Jahr; Bezug zu GEG oder EU-Taxonomie
• Verantwortlichkeiten: Wer ist Betreiber, wer ist Nutzer, wer hat Zugriffsrechte auf die GA-Zentrale?
• Personal-Qualifikation: Welche Kenntnisse hat das Betriebspersonal? Braucht es Schulungen?

Das Betreiberkonzept selbst gliedert sich in vier Blöcke: Betriebsziel (was soll die Anlage leisten?), Betriebsorganisation (wer macht was?), Rollen und Zugriffsrechte sowie Schulungs- und Dokumentationsanforderungen. Planer, die diesen Block früh im Projekt mit dem AG abstimmen, vermeiden die häufigste Ursache für Nachträge: fehlende oder widersprüchliche Betriebsvorgaben, die erst bei der Inbetriebnahme auffallen.

Die AMEV-Empfehlung Gebäudeautomation 2023 ergänzt VDI 3814 um aktualisierte Checklisten zu Digitalisierung, IoT-Integration sowie Facility-Management-Anbindung. Für öffentliche Auftraggeber ist sie faktisch verbindlich.

Profi-Tipp: Erstellen Sie ein einseitiges Abstimmungsprotokoll für das erste AG-Planer-Gespräch. Spalten: Anforderung, Verantwortlicher (AG/Planer), Termin, Status. Dieses Protokoll wird Bestandteil des Lastenheft-Anhangs und verhindert spätere „Das haben wir so nicht gemeint“-Diskussionen.

Für die Zuordnung zu den frühen Leistungsphasen nach HOAI gilt: Bedarfsplanung und Betreiberkonzept gehören in LP 1 und LP 2. Wer damit bis LP 4 wartet, zahlt doppelt.

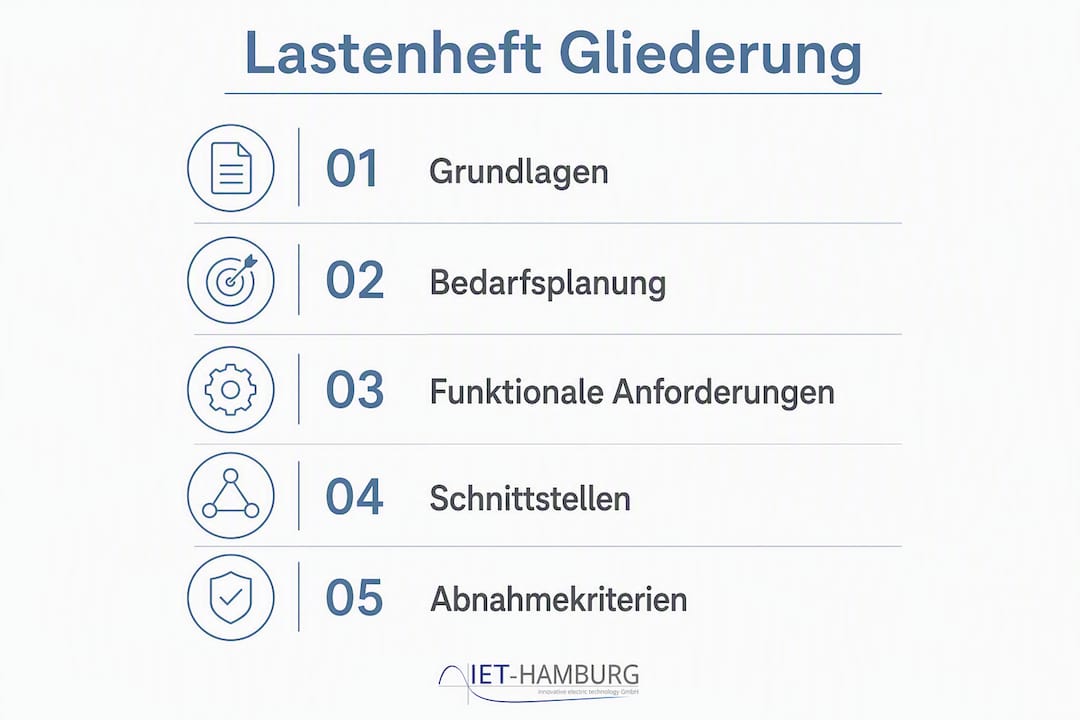

Wie sieht eine normkonforme Gliederung des GA-Lastenhefts aus?

Die folgende Struktur orientiert sich an VDI 3814 Blatt 2.1 und der AMEV-Empfehlung 2023. Sie ist als Vorlage gedacht, die Planer direkt übernehmen und projektspezifisch anpassen.

Vorgeschlagenes Inhaltsverzeichnis (TOC):

1. Deckblatt und Dokumentenhistorie
2. Geltungsbereich und Projektbeschreibung
3. Betreiberkonzept (Betriebsziel, Organisation, Rollen, SLA)
4. Funktionale Anforderungen je Anlagengruppe
   • 4.1 Heizung, Lüftung, Klimatisierung (HLK)
   • 4.2 Raumautomation
   • 4.3 Beleuchtung und Beschattung
   • 4.4 Sicherheit und Zutritt
   • 4.5 Energiemanagement
5. Schnittstellen und Kommunikationsprotokolle
6. Verfügbarkeit, Redundanz und SLAs
7. Energie-KPIs und Messpunkte
8. Ausschreibungs- und Vergabeanforderungen
9. Abnahmeprüfungen (FAT/SAT) und Prüfprotokolle
10. Übergabe, Dokumentation und Betrieb
11. Normen- und Richtlinienverweise
12. Anhänge (Signal-/I/O-Liste, Schnittstellenbeschreibungen, Prüfprotokolle, Betreiberkonzept)

Pflichtanhänge und Verantwortlichkeiten im Überblick:

Zur Einordnung in die HOAI-Leistungsphasen: Das Lastenheft selbst entsteht in LP 1 und LP 2 (Grundlagenermittlung, Vorplanung). Die Signal-/I/O-Liste wird in LP 3 bis LP 5 schrittweise verfeinert. FAT und SAT fallen in LP 8. Die Dokumentation nach LP 9 schließt den Kreis.

Profi-Tipp: Legen Sie die Dokumentenhistorie (Version, Datum, Änderungsgrund, Freigabe) von Anfang an an. Bei öffentlichen Auftraggebern wie der Stadt Frankfurt ist das Lastenheft Vertragsbestandteil; jede Änderung ohne Versionshistorie kann im Streitfall problematisch werden.

Welche funktionalen Anforderungen gehören je Anlagengruppe ins Lastenheft?

Konkrete, prüfbare Anforderungstexte sind der Kern eines guten Lastenhefts. Vage Formulierungen wie „Die Heizung soll komfortabel sein“ sind wertlos. Was zählt, sind Grenzwerte, Reaktionszeiten und Eskalationswege.

HLK: Heizung, Lüftung, Klimatisierung

Musterformulierungen für das Lastenheft:

• „Die Raumtemperatur in Bürobereichen ist auf 21 °C ± 1 K zu regeln. Abweichungen über 30 Minuten lösen einen Alarm der Priorität 2 aus.“
• „Im Notbetrieb (Ausfall Regler) schaltet die Anlage auf einen definierten Festwert (Heizung: 18 °C, Kühlung: 26 °C) und meldet den Zustand an die Leitwarte.“
• „Sensorik: Temperaturfühler mit einer Messgenauigkeit von ± 0,5 K; Kalibriernachweis bei Abnahme.“
• Eskalations-Alarme: dreistufig (Information, Warnung, Störung) mit definierten Reaktionszeiten je Stufe
• Regelstrategien (z. B. Heizkurve, Kaskadenregelung, Nachtabsenkung) werden im Lastenheft als Anforderung genannt, nicht als Lösung beschrieben

Raumautomation

1. Soll-/Ist-Regelgrenzen für Temperatur, Feuchte und CO₂ je Raumtyp (Büro, Besprechung, Serverraum)
2. CO₂-gesteuerte Lüftung: Schwellwert 1.000 ppm löst Stufenerhöhung aus; ab 1.400 ppm Alarm
3. Zeitprofile: mindestens drei Betriebsmodi (Komfort, Eco, Nacht) mit Umschaltlogik
4. Priorisierung: Sicherheitsbereiche haben Vorrang vor Komfortbereichen bei Ressourcenkonflikten
5. Raumthermostate mit lokalem Override: Verstellbereich ± 2 K, Rückfall auf Zeitprofil nach 2 Stunden

Beleuchtung und Beschattung

• Präsenzsteuerung: Nachlaufzeit je Raumtyp (Büro: 15 min, Flur: 5 min, WC: 10 min)
• Tageslichtregelung: Sollwert Beleuchtungsstärke in Lux je Arbeitsbereich (Büro: 500 lx, Flur: 200 lx)
• Szenensteuerung: mindestens vier Szenen je Raum (Präsentation, Reinigung, Nacht, Notfall)
• Beschattung: Sonnenschutzautomatik mit Windsensor-Abschaltung ab 10 m/s; manuelle Übersteuerung mit Rückfall nach 30 Minuten
• Integration mit Energiemanagement: Lastabwurf-Signal bei EVU-Spitzenlast

Sicherheit und Zutritt

• Schnittstelle zur Brandmeldeanlage (BMA): potenzialfreier Kontakt oder BACnet-Objekt; Reaktionszeit unter 500 ms
• Schnittstelle zur Gebäudeleittechnik (GLT): Alarmweiterleitung mit Zeitstempel, Raumkennung und Alarmtext
• Zutrittssystem: Statusrückmeldung (offen/geschlossen/gesperrt) an GA; Protokoll: OPC UA oder BACnet
• Alarmwege: definierte Eskalationskette (lokale Anzeige, E-Mail, SMS, Leitwarte)

Ein häufiger Formulierungsfehler: Planer beschreiben im Lastenheft bereits die technische Lösung (z. B. „Es ist ein Siemens-Regler einzusetzen“). Das ist Pflichtenheft-Inhalt, nicht Lastenheft-Inhalt. Das Lastenheft fragt: Was soll die Anlage können? Das Pflichtenheft antwortet: Wie wird das erreicht?

Welche Schnittstellenvorgaben müssen BACnet, KNX und OPC UA erfüllen?

Schnittstellen sind die häufigste Quelle für Nachträge. Wer sie im Lastenheft unscharf lässt, zahlt das bei der Inbetriebnahme. Die drei relevanten Protokolle haben klar unterschiedliche Einsatzszenarien.

BACnet/IP ist der Standard für die Gebäudeautomation auf Management- und Feldebene. Es wird gefordert, wenn mehrere Systeme (HLK, Beleuchtung, Energiemanagement) über eine gemeinsame Leitwarte bedient werden sollen oder wenn öffentliche Auftraggeber Herstellerunabhängigkeit verlangen. Objektdefinitionen (Analog Input, Binary Output, Schedule-Objekte) müssen im Lastenheft als Anforderung genannt werden.

KNX eignet sich für Raumautomation, Beleuchtung und Beschattung in kleineren bis mittleren Projekten. Die Stärke liegt in der dezentralen Intelligenz und der einfachen Erweiterbarkeit. Im Lastenheft: Gruppenadressstruktur, Datenpunktnomenklatur und Visualisierungsanforderungen festlegen.

OPC UA kommt ins Spiel, wenn GA und IT-Systeme (ERP, CAFM, IoT-Plattformen) Daten austauschen sollen. Die AMEV-Empfehlung 2023 reflektiert diese zunehmende Verzahnung von IT und GA ausdrücklich. OPC UA bietet strukturierte Datenmodelle und Sicherheitsmechanismen, die reine Feldbus-Protokolle nicht leisten.

Anforderungen an Schnittstellenbeschreibungen im Lastenheft:

• Protokoll und Version (z. B. BACnet/IP nach ANSI/ASHRAE 135-2020)
• Adressierungsschema und Datenpunktnomenklatur (AMEV-Symbolik empfohlen)
• Objektdefinitionen: Typ, Einheit, Polling-Intervall (typisch: 60 s für Messwerte, 5 s für Alarme)
• Zugriffsrechte: Lesen/Schreiben je Nutzerrolle, Authentifizierungsverfahren
• Netzwerksegmentierung: VLAN-Zuordnung, Firewall-Regeln, erlaubte Ports
• Testdaten: wer stellt Simulationsdaten für die Inbetriebnahme bereit?
• Mapping-Verantwortung: Planer oder Ausführender? Termin für Mapping-Freeze?

Profi-Tipp: Ab einem Projekt mit mehr als 500 Datenpunkten oder mehr als zwei Protokollen sollte eine dedizierte IT-/Netzwerk-Abstimmung als eigener Meilenstein im Lastenheft stehen, mit namentlich benanntem IT-Ansprechpartner auf AG-Seite. Fehlt dieser Ansprechpartner, verzögert sich die Inbetriebnahme regelmäßig um Wochen.

Wie definieren Sie Verfügbarkeit, SLAs und Energie-KPIs messbar?

Verfügbarkeitsanforderungen ohne Zahlen sind keine Anforderungen. „Hohe Verfügbarkeit“ steht in jedem Angebot, aber was das bedeutet, bleibt offen. Klare Klassen schaffen Verbindlichkeit.

Typische Verfügbarkeitsklassen für GA-Systeme:

• Klasse A (Standardbetrieb): Verfügbarkeit ≥ 99 % im Jahresmittel; geplante Wartungsfenster außerhalb Kernbetriebszeiten
• Klasse B (erhöhte Anforderung): Verfügbarkeit ≥ 99,5 %; redundante Netzwerkpfade, USV für GA-Server
• Klasse C (kritische Infrastruktur): Verfügbarkeit ≥ 99,9 %; redundante Server, Netzwerk-Redundanz, Notstromversorgung, automatisches Failover

Formulierbare SLAs im Lastenheft:

• Reaktionszeit bei Störung Priorität 1 (Totalausfall): 2 Stunden
• Reaktionszeit bei Störung Priorität 2 (Teilausfall): 8 Stunden
• Wiederherstellungszeit (Recovery Time Objective): maximal 4 Stunden für Klasse B
• Monitoring: monatlicher Verfügbarkeitsbericht, Format und Empfänger benennen
• Eskalationsstufen: Techniker, Projektleiter, Geschäftsführung mit Kontaktdaten

Energie-KPIs müssen im Lastenheft mit Messpunkt, Messintervall und Berechnungsformel definiert sein. Beispiele:

• Spezifischer Wärmeverbrauch: kWh/(m² · a), Messpunkt Wärmezähler Übergabestation, Messintervall 15 min
• Spezifischer Stromverbrauch Lüftung: kWh/(m³/h · a), Messpunkt Unterzähler je Lüftungsanlage
• CO₂-Äquivalent: kg CO₂/(m² · a), berechnet aus Energieträgermix nach GEMIS-Faktoren
• Abnahmekriterium: KPI-Zielwert wird in einer Referenzperiode von 12 Monaten nach Inbetriebnahme gemessen; Abweichung über 10 % löst Nachbesserungspflicht aus

Die Stadt Frankfurt schreibt in ihrem Lastenheft konkrete Impulswertigkeiten für EVU-Zähler (Strom, Gas, Wärme) und Sensor-Toleranzen verbindlich vor. Dieses Vorgehen ist vorbildlich: Es macht Abnahmekriterien objektiv prüfbar und verhindert Diskussionen über Messgenauigkeit.

Wie formulieren Sie Ausschreibung, FAT/SAT und Vergabekriterien rechtssicher?

Die Ausschreibung ist der Moment, in dem das Lastenheft seinen Wert beweist, da Anrufbeantworter im Handwerk: Warum er Aufträge kostet zeigt, wie koordinierte Auftragnehmerkommunikation entscheidend für den Erfolg ist. Was dort nicht steht, kann nicht eingefordert werden.

Pflichtbestandteile der Leistungsbeschreibung in der Ausschreibung:

• Lieferumfang: Hardware, Software, Lizenzen, Inbetriebnahme, Schulung, Dokumentation
• Testpflichten: FAT (Factory Acceptance Test) vor Lieferung, SAT (Site Acceptance Test) nach Montage
• Dokumentationspflichten: O&M-Handbuch, Programmlistings, Signal-/I/O-Liste aktualisiert
• Schulungsumfang: Stunden, Teilnehmer, Inhalte, Nachweis durch Teilnahmeprotokoll
• Gewährleistung: Dauer, Umfang, Reaktionszeiten im Gewährleistungsfall

FAT/SAT-Ablauf in vier Schritten:

1. FAT-Vorbereitung: Planer erstellt Prüfplan mit Testfällen, Toleranzen und Abnahmekriterien; Ausführender bestätigt Testumgebung
2. FAT-Durchführung: Test aller Funktionen im Werk oder Labor; Protokollierung jedes Testfalls (bestanden/nicht bestanden/Vorbehalt); Mängelliste mit Frist
3. SAT-Vorbereitung: Abgleich FAT-Mängelliste, Freigabe für Montage, Testplan für Vor-Ort-Bedingungen
4. SAT-Durchführung: Test unter realen Betriebsbedingungen; Abnahmeprotokoll mit Unterschriften AG, Planer, Ausführender; Restmängelliste mit verbindlichen Terminen

Abnahmeprüfungen müssen sicherstellen, dass Optimierungs- und Regelalgorithmen tatsächlich unter Betriebsbedingungen funktionieren. Datenpunkt-Checks und Alarmtests sind fester Bestandteil der SAT-Abnahme.

Bewertungskriterien für die Vergabe:

• Kompetenznachweis: Zertifizierungen für BACnet, KNX, OPC UA; Referenzprojekte mit vergleichbarem Umfang
• Technisches Konzept: Qualität der Pflichtenheft-Antwort auf das Lastenheft
• Lebenszykluskosten: nicht nur Angebotspreis, sondern Wartungskosten, Lizenzkosten, Erweiterungskosten
• Preisstruktur: Einheitspreise für Datenpunkte und Erweiterungen transparent ausweisen

Muster-Prüfpunkte für die SAT-Checkliste:

• Alle Datenpunkte aus Signal-/I/O-Liste vorhanden und korrekt beschriftet?
• Alarmfunktionen getestet: Auslösung, Quittierung, Weiterleitung, Protokollierung?
• Zeitprofile aktiv und korrekt konfiguriert?
• Energiezähler plausibel (Vergleich mit Referenzmessung)?
• Benutzerverwaltung eingerichtet, Zugriffsrechte geprüft?
• Backup erstellt und Wiederherstellung getestet?

Was gehört in die Übergabedokumentation für den laufenden Betrieb?

Das Lastenheft endet nicht mit der Abnahme. Was danach kommt, entscheidet darüber, ob die Anlage in fünf Jahren noch so funktioniert wie geplant.

Pflichtbestandteile der Übergabedokumentation:

• O&M-Handbuch: Bedienungsanleitung für Betriebspersonal, Wartungsintervalle, Störungsdiagnose, Kontakte
• Programmlistings: vollständiger Quellcode der GA-Applikation, kommentiert, versioniert
• Backup-Konzept: Backup-Intervall (mindestens wöchentlich), Speicherort (lokal + extern), Wiederherstellungstest
• Signal-/I/O-Liste: aktualisierte Version nach Inbetriebnahme, als Vertragsbestandteil übergeben
• Schulungsunterlagen: Präsentationen, Kurzanleitungen, Videomitschnitte (wenn vereinbart)

Wartung und Update-Management:

• Rollen: Wer darf Software-Änderungen vornehmen? Freigabeprozess (vier-Augen-Prinzip empfohlen)
• Wartungsintervalle: halbjährliche Funktionsprüfung, jährliche Kalibrierprüfung Sensorik
• Sicherheitsupdates: Reaktionsfrist definieren (z. B. kritische Patches innerhalb 72 Stunden)
• Software-Licensing: Lizenzmodell, Laufzeit, Erneuerungsfristen im Lastenheft festhalten

Profi-Tipp: Vereinbaren Sie eine Probebetriebsphase von mindestens 4 Wochen nach SAT, in der der Ausführende noch vor Ort verfügbar ist. Viele Regelprobleme zeigen sich erst im echten Betrieb, nicht im Test. Wer diese Phase nicht vertraglich fixiert, sitzt später auf den Kosten.

Langfristige Betriebsanforderungen, die ins Lastenheft gehören:

• Ersatzteilstrategie: Mindestlagerhaltung für kritische Komponenten (z. B. Regler, Netzteile)
• Life-Cycle-Kostenabschätzung: Planungshorizont 15–20 Jahre, Erneuerungszyklen für Hardware und Software
• Herstellerunabhängigkeit: offene Protokolle (BACnet, OPC UA) als Anforderung, keine proprietären Schnittstellen ohne Alternativpfad

Checkliste für die Betreiber-Übergabe: AG und Planer nehmen gemeinsam ab; Nachweise sind Übergabeprotokoll, vollständige Dokumentation, Schulungsnachweis und Backup-Bestätigung.

Welche Normen und Richtlinien sind für das GA-Lastenheft verbindlich?

Normverweise im Lastenheft müssen präzise sein: Nummer, Blatt, Ausgabedatum. „Gemäß VDI“ reicht nicht.

Kernreferenzen:

• VDI 3814 Blatt 2.1 (Januar 2019): Bedarfsplanung, Betreiberkonzept und Lastenheft für GA; primäre Planungsgrundlage; bei öffentlichen Auftraggebern als zwingend zu deklarieren
• AMEV Empfehlung Gebäudeautomation 2023: Leitfaden für Planung, Ausführung und Betrieb in öffentlichen Gebäuden; Datenpunktnomenklatur, Checklisten, Digitalisierungsanforderungen; empfehlend, aber faktisch verbindlich im öffentlichen Bau
• EN ISO 16484: Gebäudeautomationssysteme, Teile 2 (Hardware), 3 (Funktionen) und 5 (Datenkommunikation BACnet); relevant für Systemarchitektur und Protokollanforderungen
• BACnet (ANSI/ASHRAE 135): Kommunikationsprotokoll für GA; Version im Lastenheft nennen
• KNX (EN 50090, ISO/IEC 14543): Standard für Haus- und Gebäudeautomation; Zertifizierungsanforderung für Produkte und Installateure
• OPC UA (IEC 62541): Industriestandard für sichere Maschine-zu-Maschine-Kommunikation; relevant für IT-GA-Integration

Wie Normverweise formuliert werden:

• Zwingend: „Die Anlage ist gemäß VDI 3814 Blatt 2.1 (Ausgabe Januar 2019) zu planen und zu dokumentieren.“
• Empfehlend: „Die Datenpunktnomenklatur orientiert sich an der AMEV-Empfehlung Gebäudeautomation 2023.“

Für private Bauherren können Normen als empfehlend deklariert werden. Öffentliche Auftraggeber sollten VDI 3814 und AMEV als zwingend ausweisen, da dies im Streitfall die Beweislast klärt.

IET-Praxis-Check: Welche Fehler passieren beim Lastenheft am häufigsten?

Aus der täglichen Planungsarbeit kennen wir die Stellen, an denen Lastenhefte regelmäßig scheitern. Nicht weil Planer schlecht sind, sondern weil bestimmte Fehler strukturell immer wieder auftreten.

Fehler 1: Vermischung von Lastenheft und Pflichtenheft

Das Lastenheft beschreibt das Was (AG), das Pflichtenheft das Wie (Planer/Ausführender). Wer im Lastenheft bereits Fabrikate oder Regelstrategien vorschreibt, schränkt den Wettbewerb ein und übernimmt ungewollt Planungsverantwortung. Lösung: Anforderungen funktional formulieren, keine Produktnamen.

Fehler 2: Unklare Schnittstellenverantwortung

Wer ist verantwortlich für das BACnet-Mapping zwischen HLK-Regler und GLT? Wenn das Lastenheft schweigt, streiten sich Ausführende und Planer bei der Inbetriebnahme. Konkrete Lösung: Schnittstellenmatrix mit Verantwortlichem, Protokoll und Termin für Mapping-Freeze.

Fehler 3: Fehlende Messpunkte für Energie-KPIs

Energieziele ohne Messpunkte sind Wünsche. Wenn der Wärmezähler nicht in der Signal-/I/O-Liste steht, wird er oft nicht installiert. Dann fehlt die Grundlage für jede spätere Betriebsoptimierung.

Fehler 4: Zu enge Herstellerbindung

Proprietäre Protokolle ohne Alternativpfad machen den Betreiber abhängig. Wer BACnet oder OPC UA als Anforderung ins Lastenheft schreibt, sichert sich Flexibilität für spätere Erweiterungen.

Fehler 5: Fehlende Leerrohre für Fühler

Ein klassischer Abstimmungsfehler zwischen HLK-Planer und Elektro: Der Temperaturfühler ist geplant, aber das Leerrohr zur Kabelführung fehlt. Kostenfolge: Stemmarbeiten, Verzögerung, Nachtrag. Ein verbindliches Lastenheft mit Signal-/I/O-Liste, die frühzeitig zwischen Gewerken abgestimmt wird, verhindert genau das.

Profi-Tipp: Bei jedem Projekt prüfen wir als erstes, ob Signal-/I/O-Liste und Leerrohrplan aufeinander abgestimmt sind. Dieser Abgleich dauert eine Stunde und spart regelmäßig fünfstellige Nachtragskosten.

Konkrete Gegenmaßnahmen:

• Signalkatalog als Vertragsbestandteil ab LP 3
• Verbindliche Schnittstellenmatrix mit Verantwortlichem je Datenpunkt
• Prüfpläne mit Zeitfenstern bereits im Lastenheft fixieren
• Protokolltests (BACnet-Konformität, KNX-Zertifizierung) vor Montageende vereinbaren
• Abstimmungsprotokoll AG-Planer-Ausführender als Pflichtdokument

Kompaktes Muster-Lastenheft und Signal-/I/O-Liste zum Kopieren

Das folgende Muster zeigt die Pflichtfelder eines GA-Lastenhefts in Kurzform. Es ist als Startpunkt gedacht, nicht als fertiges Dokument.

Muster-Lastenheft (Kurzvorlage):

• Normreferenzen: — VDI 3814 Blatt 2.1 (Januar 2019) zwingend; AMEV GA 2023 empfehlend

Verantwortlichkeitsmatrix:

Beispiel Signal-/I/O-Liste:

Hinweise zur Pflege der Signal-Liste: In LP 3 wird die Liste mit allen bekannten Datenpunkten befüllt. In LP 5 (Ausführungsplanung) erfolgt der Abgleich mit den tatsächlich eingesetzten Geräten. Während der Montage trägt der Ausführende Änderungen ein. Bei der Inbetriebnahme wird die Liste als „As-built“-Dokument freigegeben und Vertragsbestandteil der Übergabe.

Ein normkonformes Lastenheft für die Gebäudeautomation nach VDI 3814 Blatt 2.1 und AMEV 2023 ist das einzige Dokument, das Scope, Schnittstellen, KPIs und Abnahmekriterien verbindlich in einem Vertragsbestandteil bündelt.

Was Planer beim Lastenheft wirklich anders machen sollten

Die meisten Lastenhefte, die ich sehe, haben dasselbe Problem: Sie sind zu lang im Allgemeinen und zu kurz im Konkreten. Seitenlange Präambeln über Gebäudeautomation im Allgemeinen, aber keine einzige Zeile darüber, wer das BACnet-Mapping verantwortet oder welche Sensor-Toleranz bei der Abnahme gilt.

Drei Dinge, die Planer sofort ändern sollten:

Erstens: Den Signalkatalog früh verpflichtend machen. Nicht in LP 5, sondern in LP 3. Wer die Signal-/I/O-Liste erst in der Ausführungsplanung erstellt, hat die Koordination zwischen HLK, Elektro und IT bereits verpasst. Leerrohre sind dann schon betoniert, Kabelwege vergeben. Die Liste muss früh genug da sein, damit andere Gewerke darauf reagieren können.

Zweitens: IT-Stakeholder ab LP 1 einbinden. OPC UA und BACnet sind keine reinen GA-Themen mehr. Netzwerksegmentierung, VLAN-Konzepte und Firewall-Regeln müssen mit der IT des Betreibers abgestimmt werden, bevor die Ausführungsplanung beginnt. Wer das auf LP 8 verschiebt, riskiert, dass die GA-Server nicht ins Netzwerk dürfen oder die Firewall jeden BACnet-Poll blockiert.

Drittens: KPIs in der Bieterprüfung abfragen. Wenn ein Bieter nicht erklären kann, wie er den spezifischen Wärmeverbrauch misst und berichtet, hat er das Lastenheft nicht verstanden. KPIs als Bewertungskriterium in der Vergabe zu nutzen, trennt ernsthafte Anbieter von Preisdumpern. Das spart Ärger in der Gewährleistungsphase.

Wer diese drei Punkte konsequent umsetzt, reduziert Nachträge und Inbetriebnahme-Verzögerungen spürbar. Nicht weil das Lastenheft dann perfekt ist, sondern weil alle Beteiligten früher wissen, was von ihnen erwartet wird.

IET-Hamburg GmbH unterstützt Sie bei Lastenheft und Fachplanung

Wer ein GA-Lastenheft erstellt, das bei der Abnahme standhält, braucht mehr als eine Vorlage. Er braucht jemanden, der die Schnittstellen zwischen Elektro, HLK und IT kennt und weiß, wo Formulierungen in der Ausschreibung scheitern.

IET-Hamburg GmbH übernimmt die Fachplanung Elektrotechnik für Bauprojekte aller Größen, von der Grundlagenermittlung in LP 1 bis zur Bauüberwachung in LP 8. Das schließt die Erstellung und das Review von GA-Lastenheften ein, die Koordination von Schnittstellenbeschreibungen zwischen Gewerken sowie die Durchführung und Protokollierung von FAT- und SAT-Abnahmen. Öffentliche Auftraggeber schätzen dabei besonders die normkonforme Dokumentation nach VDI 3814 und AMEV, die im Streitfall Bestand hat.

Sprechen Sie uns an, wenn Sie ein bestehendes Lastenheft prüfen lassen oder ein neues Projekt von Anfang an sauber aufsetzen wollen. Über die Kontaktseite erreichen Sie uns direkt für ein erstes Gespräch.

Nützliche Quellen und Normenlinks für die weitere Arbeit

• VDI 3814 Blatt 2.1 (Januar 2019): Primäre Planungsgrundlage für Bedarfsplanung, Betreiberkonzept und Lastenheft; direkt als Vertragsreferenz geeignet (mit Ausgabedatum zitieren)
• AMEV Empfehlung Gebäudeautomation 2023: Leitfaden für öffentliche Gebäude; Checklisten, Datenpunktnomenklatur, Digitalisierungsanforderungen; als Orientierung für private Bauherren, als faktisch verbindlich für öffentliche Auftraggeber
• Lastenheft Gebäudeautomation Stadt Frankfurt: Vorbildliches Beispiel für verbindliche Formulierungen, Sensor-Toleranzen und EVU-Zähler-Impulswertigkeiten; direkt als Mustervorlage nutzbar
• VDI 3814 Blatt 2.1 bei DIN Media: Offizielle Bezugsquelle für die Norm (kostenpflichtig); für Planungsbüros empfohlen
• VDI-Übersicht Gebäudeautomation: Einführung in die VDI-3814-Reihe; nützlich für Einsteiger und zur Kommunikation mit Bauherren
• AMEV-Erlass Gebäudeautomation 2023: Offizieller Erlass der Bundesministerien; belegt die Verbindlichkeit der AMEV-Empfehlung für Bundesbaumaßnahmen

Welche Dokumente taugen direkt als Vertragsreferenz? VDI 3814 Blatt 2.1 und das Frankfurter Lastenheft sind mit Ausgabedatum und Versionsnummer zitierbar. Die AMEV-Empfehlung 2023 eignet sich als Vertragsreferenz, wenn sie im Lastenheft explizit als verbindlich deklariert wird. Reine Orientierungsdokumente (z. B. Blogartikel, Herstellerunterlagen) gehören nicht in den Normverweis-Abschnitt.

FAQ

Was ist ein Lastenheft in der Gebäudeautomation?

Ein Lastenheft in der Gebäudeautomation beschreibt alle Anforderungen des Auftraggebers an das GA-System, ohne technische Lösungen vorzuschreiben. Es bildet die Grundlage für Ausschreibung, Vergabe und Abnahme und entsteht nach VDI 3814 Blatt 2.1 in den frühen Planungsphasen.

Was gehört alles zur Gebäudeautomation?

Gebäudeautomation umfasst die Automatisierung aller gebäudetechnischen Anlagen: Heizung, Lüftung, Klimatisierung, Raumautomation, Beleuchtung, Beschattung, Sicherheits- und Zutrittssysteme sowie Energiemanagement. Die Kommunikation zwischen diesen Systemen erfolgt über Protokolle wie BACnet, KNX und OPC UA.

Was ist der VDI 3814?

VDI 3814 ist eine Richtlinienreihe für die Planung und den Betrieb von Gebäudeautomationssystemen. Blatt 2.1 (Ausgabe Januar 2019) regelt speziell Bedarfsplanung, Betreiberkonzept und Lastenheft und ist die zentrale Planungsgrundlage für GA-Projekte in Deutschland und Österreich.

Wann ist das Lastenheft Vertragsbestandteil?

Bei öffentlichen Auftraggebern ist das Lastenheft regelmäßig Vertragsbestandteil, wie das Beispiel der Stadt Frankfurt zeigt. Das erhöht die Verbindlichkeit aller darin enthaltenen Anforderungen und reduziert Diskussionen über den Leistungsumfang bei der Abnahme.

Wie unterscheiden sich FAT und SAT?

Der FAT (Factory Acceptance Test) prüft alle GA-Funktionen vor der Lieferung im Werk oder Labor. Der SAT (Site Acceptance Test) erfolgt nach der Montage unter realen Betriebsbedingungen vor Ort. Beide Tests werden mit Prüfprotokollen dokumentiert und sind Voraussetzung für die formale Abnahme nach HOAI LP 8.

Empfehlungen

• Elektroplaner Gebäudetechnik: Leitfaden für Fachplaner
• Bauherren-Bauleitung: Kosten, Pflichten und Tipps 2026
