Was bedeutet es, Elektroanlagen zu planen und zu projektieren?
Die rechtliche Grundlage bildet die DIN VDE 0100, die für alle Niederspannungsanlagen bis 1.000 V Wechselspannung oder 1.500 V Gleichspannung gilt. Sie schützt Personen und Sachwerte und ist bei Schadensfällen haftungsrelevant. Ergänzend regelt die VDI 6026, welche Dokumentation in jeder Planungsphase vorliegen muss.
Typische Hauptkomponenten einer vollständigen Elektrotechnikplanung:
- Niederspannungsanlagen: Hauptverteilungen, Unterverteilungen, Kabel- und Leitungsanlagen
- Mittelspannungsanlagen: Transformatorstationen, Schaltanlagen ab 1 kV
- Beleuchtungstechnik: Innen- und Außenbeleuchtung, Notbeleuchtung
- Sicherheitstechnik: Brandmeldeanlagen, Einbruchmeldeanlagen, Zutrittskontrolle
- Gebäudeautomation: KNX-Systeme, Energiemessung, erneuerbare Energien
Wie verlaufen die Planungsphasen nach HOAI in der Praxis?

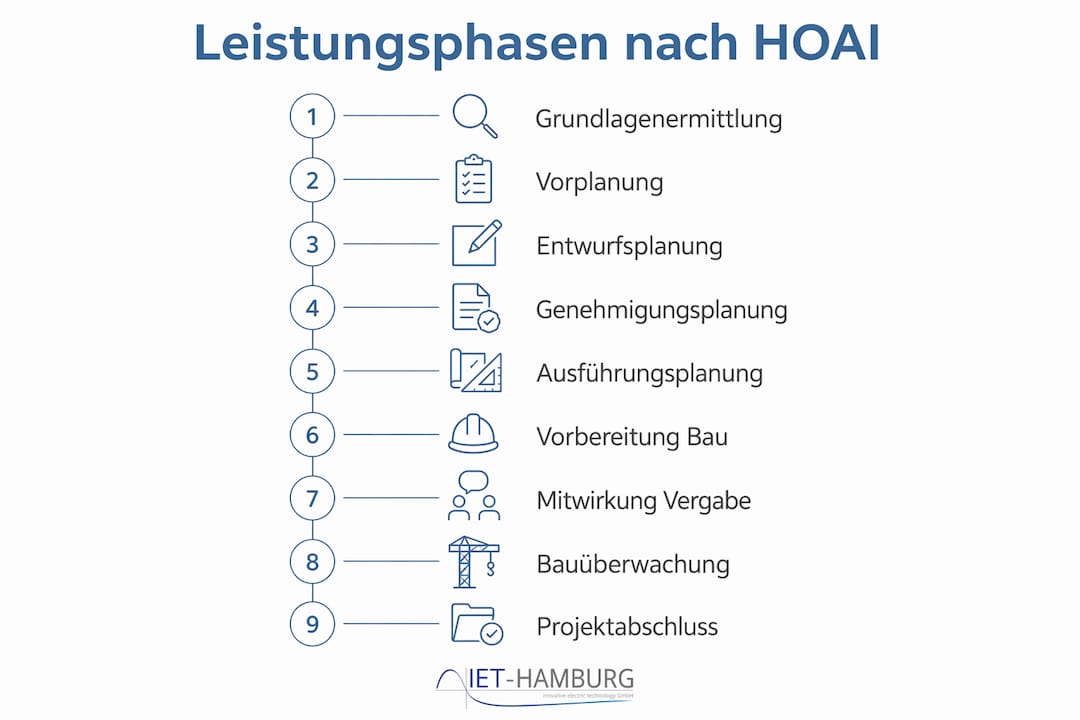

Die HOAI gliedert die Elektrotechnikplanung in neun Leistungsphasen mit klar definierten Aufgaben und Honoraranteilen. Wer eine Phase überspringt oder unvollständig abschließt, riskiert Schnittstellenprobleme in allen folgenden Schritten.
| Leistungsphase | Kerninhalt | Typisches Ergebnis |
|---|---|---|
| LP 1 Grundlagenermittlung | Bedarfsklärung, Rahmenbedingungen | Anforderungsliste |
| LP 2 Vorplanung | Systemkonzept, Kostenschätzung | Vorentwurf, Kostenschätzung |
| LP 3 Entwurfsplanung | Funktionsschemata, Kostenberechnung | Entwurfszeichnungen |
| LP 4 Genehmigungsplanung | Behördenunterlagen | Genehmigungsantrag |
| LP 5 Ausführungsplanung | Schlitz- und Durchbruchspläne, Detailzeichnungen | Ausführungsunterlagen |
| — | Leistungsverzeichnis, Bieterauswertung | Vergabeempfehlung |
| LP 8 Bauüberwachung | Qualitätskontrolle, Abnahmen | Mängelprotokoll |
| — | Revisionsunterlagen, Bestandspläne | Übergabedokumentation |
Die Bauüberwachung (LP 8) trägt mit 33 Prozent den größten Honoraranteil. Das spiegelt wider, wie viel in dieser Phase tatsächlich auf dem Spiel steht.
Profi-Tipp: Legen Sie bereits in LP 1 fest, welches Dokumentationsformat alle Beteiligten verwenden. Wer in LP 5 merkt, dass Architekt und Fachplaner unterschiedliche CAD-Standards nutzen, verliert Wochen.
Welche technischen Schwerpunkte bestimmen komplexe Elektroanlagen?
Niederspannungsanlagen bilden das Rückgrat jedes Gebäudes. Ihre Planung umfasst Kurzschlussberechnungen, Selektivitätsnachweise und die Auslegung von Schutzeinrichtungen nach DIN VDE 0100. Bei Mittelspannungsanlagen kommen Transformatorstationen und gasisolierte Schaltanlagen hinzu, deren Planung eigene Normen und Sicherheitsabstände erfordert.
Beleuchtungstechnik wird oft unterschätzt. Dabei entscheidet die Lichtplanung maßgeblich über Energieverbrauch und Nutzerkomfort. Wartungsfreundliche LED-Systeme mit DALI-Steuerung lassen sich heute direkt in die Gebäudeautomation einbinden.
- Sicherheits- und Gefahrenmeldetechnik: Brandmeldeanlagen nach DIN 14675, Einbruchmeldeanlagen nach VdS-Richtlinien, Sprachalarmierungsanlagen
- Gebäudeautomation: KNX als offener Standard für Licht, Heizung, Beschattung und Energiemessung
- Erneuerbare Energien: Photovoltaikanlagen, Batteriespeicher und Ladeinfrastruktur für Elektrofahrzeuge erfordern fachkundige Integration in die Niederspannungsanlage
Wer Photovoltaik und Batteriespeicher nachträglich einbindet, ohne die ursprüngliche Anlage dafür ausgelegt zu haben, schafft Rückwirkungsprobleme auf das Netz und Haftungsrisiken für den Planer.
Wie sichern Koordination und Wirtschaftlichkeit den Projekterfolg?
Schnittstellenprobleme zwischen Gewerken sind die häufigste Ursache für Bauverzögerungen. Ein Elektrofachplaner, der erst in LP 5 erfährt, wo der Lüftungskanal verläuft, plant Kabeltrassen neu. Das kostet Zeit und Geld.
Konkrete Maßnahmen für reibungslose Koordination:
- Frühzeitige Einbindung des Elektrofachplaners ab LP 1, nicht erst ab LP 3
- Regelmäßige Planungsrunden mit Architekten, TGA-Koordinator und ausführenden Firmen
- Einheitliche Kollisionsprüfung per BIM-Modell vor Freigabe der Ausführungsplanung
- Klare Verantwortlichkeiten für Nachtragsmanagement schriftlich vereinbaren
Wirtschaftliche Planung bedeutet nicht, am Falschen zu sparen. Eine lückenlose Dokumentation in jeder Phase ist die verlässlichste Basis für Controlling und Nachtragsverhandlungen. Wer Änderungen nicht dokumentiert, verliert im Streitfall.
Welche Normen und Dokumentationspflichten gelten durchgehend?
Die DIN VDE 0100 ist kein optionaler Leitfaden. Sie ist rechtliches Fundament: Im Schadensfall prüfen Gerichte und Versicherungen, ob die zum Zeitpunkt der Errichtung gültige Fassung eingehalten wurde. Planer müssen stets die aktuelle Ausgabe anwenden.
Die VDI 6026 Blatt 1 regelt, welche Unterlagen in welcher Phase vorliegen müssen. Jede Phase setzt den vollständigen Abschluss der vorherigen voraus. Das klingt bürokratisch, hat aber einen echten Nutzen: Der Planer der nächsten Phase kann auf vollständige Unterlagen vertrauen, statt Lücken zu schließen.
Risiken bei fehlender Dokumentation:
- Haftungsrisiken bei Mängeln oder Unfällen
- Verzögerungen beim Phasenübergang
- Probleme bei Übergabe an Betreiber und Facility Management
- Erschwerter Nachweis bei Abnahmen durch Behörden
BIM-gestützte Planung mit Werkzeugen wie Autodesk Revit oder Trimble Nova ermöglicht heute eine durchgehende Versionierung aller Planungsstände. Wer BIM konsequent einsetzt, hat die Revisionsunterlagen am Ende des Projekts fast automatisch.
Profi-Tipp: Behandeln Sie die Dokumentation nicht als Abschlussaufgabe. Wer sie kontinuierlich in jeder Leistungsphase fortschreibt, spart am Ende deutlich mehr Zeit als er investiert hat.
Worauf kommt es bei der Detailplanung für Spezialbereiche an?
Operationssäle sind das anspruchsvollste Beispiel. Die DIN VDE 0100-710 regelt medizinisch genutzte Bereiche mit Anforderungen an IT-Systeme (Isolationsüberwachung), unterbrechungsfreie Stromversorgung und getrennte Stromkreise für lebenserhaltende Geräte. Ein Planungsfehler hier ist keine Kostenfrage, sondern eine Patientensicherheitsfrage.
Ähnlich gilt das für Rechenzentren (unterbrechungsfreie Versorgung, redundante Einspeisungen), explosionsgefährdete Bereiche nach ATEX-Richtlinie und Versammlungsstätten mit besonderen Anforderungen an Sicherheitsbeleuchtung und Notstromversorgung. Jeder Sonderbereich bringt eigene Normen mit, die der Fachplaner kennen und anwenden muss.
Was müssen Sie bei Genehmigungsverfahren und Abnahmen beachten?
Die Genehmigungsplanung (LP 4) bereitet alle Unterlagen für Behörden vor: Lagepläne, Schaltpläne, Nachweise zur Schutzmaßnahme und gegebenenfalls Brandschutzkonzepte. Bei Mittelspannungsanlagen ist zusätzlich der Netzbetreiber einzubinden, der eigene technische Anschlussbedingungen (TAB) vorgibt.
Die Abnahme nach LP 8 umfasst die Prüfung der Anlage gemäß DIN VDE 0100-600 vor der Erstinbetriebnahme. Dazu gehören Isolationsmessungen, Schutzleiterwiderstandsmessungen und die Prüfung der Schutzeinrichtungen. Ohne diesen Nachweis darf die Anlage nicht in Betrieb gehen.
Wie gehen Sie mit Risiken im Planungsprozess um?
Risikomanagement beginnt nicht in der Ausführungsphase. Schon in LP 2 sollten mögliche Konflikte identifiziert werden: Welche Gewerke konkurrieren um denselben Trassenraum? Gibt es Altlasten oder unbekannte Bestandsanlagen? Welche Lieferzeiten sind für Transformatoren oder Schaltanlagen realistisch?
Eine strukturierte Risikoliste, die in jeder Planungsrunde aktualisiert wird, verhindert, dass Probleme erst auf der Baustelle sichtbar werden. Für sicherheitskritische Anlagen empfiehlt sich zusätzlich eine formale Sicherheitsanalyse nach IEC 61508 oder vergleichbaren Verfahren.
Welche Prüf- und Dokumentationspflichten gelten nach der Projektierung?
Nach Abschluss der Bauarbeiten sind Revisionsunterlagen zu erstellen: aktualisierte Schaltpläne, Kabellisten, Prüfprotokolle und Bedienungsanleitungen. Diese Unterlagen gehen an den Betreiber und bilden die Grundlage für spätere Wartungen und Erweiterungen.
Wiederkehrende Prüfungen nach DGUV Vorschrift 3 sind gesetzlich vorgeschrieben. Wer als Planer keine vollständigen Übergabeunterlagen liefert, erschwert dem Betreiber diese Pflicht und riskiert Regressansprüche.
Welche CAD- und Softwarewerkzeuge unterstützen die Elektroplanung?
Spezialisierte Werkzeuge wie EPLAN Electric P8, Trimble Nova oder AutoCAD Electrical decken die gesamte Bandbreite ab: von der Schaltplanerstellung über Kabelberechnungen bis zur automatischen Stücklistengenerierung. BIM-Plattformen wie Autodesk Revit ermöglichen die fachübergreifende Kollisionsprüfung und die Übergabe an das Facility Management.
Wer noch mit reinen 2D-Zeichnungen arbeitet, verliert bei komplexen Projekten den Überblick. Die Investition in eine durchgängige Softwarelösung zahlt sich spätestens in LP 8 aus, wenn Änderungen nachverfolgt und dokumentiert werden müssen.
