Kritischer Pfad im Bau: Berechnung und Steuerung für Bauleiter

Der kritische Pfad im Bau ist die Vorgangskette, bei der der Gesamtpuffer null ist. Jede Verzögerung eines Vorgangs auf diesem Pfad verschiebt den Projektendtermin um genau dieselbe Anzahl von Tagen. Kein Puffer, keine Reserve, kein Spielraum.

Drei Punkte, die sofort zählen:

  • Priorität setzen: Vorgänge auf dem kritischen Pfad bekommen Ressourcen zuerst. Alles andere wartet.
  • Identifikation: Vorwärts- und Rückwärtsrechnung im Netzplan liefern früheste und späteste Anfangs- und Endzeiten; wo Gesamtpuffer = 0, liegt der Pfad.
  • Sofortmaßnahme bei Verzögerung: Behinderungsanzeige nach VOB/B § 6 stellen, Crashing oder Fast Tracking prüfen, Netzplan neu berechnen.

Die formale Grundlage bildet DIN 69900, die Begriffe und Methoden der Netzplantechnik verbindlich definiert.


Der kritische Pfad im Bau ist die Vorgangskette mit Gesamtpuffer null, und wer ihn nicht aktiv steuert, verliert den Endtermin an Stellen, die früh erkennbar gewesen wären.

ThemaDetails
Definition kritischer PfadVorgangskette mit Gesamtpuffer = 0; jede Verzögerung verschiebt den Endtermin direkt.
BerechnungVorwärts- und Rückwärtsrechnung liefern FA/FE/SA/SE; GP = SA − FA identifiziert kritische Vorgänge.
Mehrere kritische PfadeIn komplexen Projekten können mehrere parallele Pfade gleichzeitig bestehen und sich bei Planänderungen verschieben.
SteuerungsmaßnahmenCrashing, Fast-Tracking und Ressourcenverschiebung sind die drei Hauptoptionen; Wahl hängt von Budget und Vertragslage ab.
IET-Hamburg GmbHFachplanung Elektrotechnik nach HOAI mit Terminmanagement und Schnittstellenkoordination reduziert elektrotechnische Terminrisiken frühzeitig.

Kritischer Pfad im Bau: Definition, Begriffe und Normenbezug

Nach DIN 69900 ist der kritische Pfad diejenige Kette von Vorgängen im Netzplan, bei denen der Gesamtpuffer null beträgt. Verzögerungen dort verschieben den Endtermin direkt. Die Norm ist die maßgebliche Referenz für Netzplantechnik im deutschsprachigen Raum und definiert alle relevanten Begriffe verbindlich.

Glossar der wichtigsten Begriffe:

  • FA (Frühester Anfang): Der frühestmögliche Zeitpunkt, zu dem ein Vorgang beginnen kann, wenn alle Vorgänger abgeschlossen sind.
  • FE (Frühestes Ende): FA plus Dauer des Vorgangs.
  • SA (Spätester Anfang): Der späteste Zeitpunkt, zu dem ein Vorgang beginnen darf, ohne den Endtermin zu gefährden.
  • SE (Spätestes Ende): SA plus Dauer; entspricht dem spätesten zulässigen Abschluss.
  • Gesamtpuffer (GP): GP = SA − FA (oder SE − FE). Ist GP = 0, liegt der Vorgang auf dem kritischen Pfad.
  • Freier Puffer (FP): Zeitspanne, um die ein Vorgang verzögert werden kann, ohne den frühesten Anfang seines direkten Nachfolgers zu verschieben.
  • Meilenstein: Vorgang mit Dauer 0; markiert ein Ereignis, keinen Zeitraum.

Wer pflegt diese Daten? Im Regelfall liegt die Verantwortung beim Terminmanager oder Bauleiter, bei komplexen Projekten beim Fachplaner je Gewerk. Elektrofachplaner tragen die Dauerschätzungen für ihre Gewerke bei und melden Änderungen an Lieferzeiten oder Koordinationsfenstern sofort an den Terminverantwortlichen. Ohne diese Disziplin wird der Netzplan zur Fiktion.


Schritt für Schritt: Vorwärts- und Rückwärtsrechnung im Netzplan

Vorwärts- und Rückwärtsrechnung sind das Herzstück der Methode. Der Rechenweg ist klar strukturiert und wiederholbar.

Vorwärtsrechnung

  1. Projektstart festlegen: FA des ersten Vorgangs = 0 (oder konkretes Datum, z. B. Tag 1).
  2. FE berechnen: FE = FA + Dauer.
  3. FA des Nachfolgers: FA(Nachfolger) = FE(Vorgänger). Bei mehreren Vorgängern gilt das Maximum aller FE-Werte.
  4. Fortführen bis zum letzten Vorgang. Dessen FE = frühester Projektendtermin.

Rückwärtsrechnung

  1. SE des letzten Vorgangs = frühester Projektendtermin (aus Vorwärtsrechnung).
  2. SA berechnen: SA = SE − Dauer.
  3. SE des Vorgängers: SE(Vorgänger) = SA(Nachfolger). Bei mehreren Nachfolgern gilt das Minimum aller SA-Werte.
  4. Fortführen bis zum ersten Vorgang.

Puffer berechnen und Pfad markieren

  • Gesamtpuffer: GP = SA − FA
  • Freier Puffer: FP = FA(Nachfolger) − FE(aktueller Vorgang)
  • Alle Vorgänge mit GP = 0 bilden den kritischen Pfad.

Hinweise für die Praxis:

  • Meilensteine (Dauer = 0) werden wie normale Vorgänge behandelt: FA = FE, SA = SE. Ihr GP kann ebenfalls 0 sein.
  • In komplexen Bauprojekten können mehrere kritische Pfade gleichzeitig existieren. Das passiert, wenn zwei parallele Vorgangsketten dieselbe Gesamtdauer haben.
  • Nach jeder größeren Verzögerung oder Planänderung muss neu berechnet werden. Ein Netzplan, der seit drei Monaten nicht aktualisiert wurde, steuert nichts mehr.

Durchgerechnetes Beispiel: Netzplan für einen Rohbauabschnitt

Ein vereinfachter Bauabschnitt mit fünf Vorgängen zeigt den vollständigen Rechenweg.

Vorwärtsrechnung:

IDFAFE
A05
B59
C912
D1214
E511

Projektende (frühest): Tag 14 (Vorgang D schließt zuletzt ab).

Rückwärtsrechnung (SE letzter Vorgang = 14):

Pufferberechnung:

Kritischer Pfad: A → B → C → D

Vorgang E (Leitungsführung Elektro) hat drei Tage Puffer. Das klingt komfortabel, ist es aber nur so lange, wie keine Sonderlieferung die Dauer verlängert. Verzögert sich die Lieferung der Leerrohre um vier Tage, wird E kritisch und erzeugt einen zweiten kritischen Pfad.

Aus diesem Beispiel folgen zwei direkte Entscheidungen: Ressourcen für Bewehrung und Betonage sichern, und Liefertermin der Leerrohre frühzeitig bestätigen lassen. Wer das erst auf der Baustelle merkt, hat bereits verloren.


Was tun, wenn kritische Vorgänge ins Rutschen geraten?

Verzögerungen auf dem kritischen Pfad sind keine Ausnahme, sie sind der Normalfall. Die Frage ist, wie schnell und mit welchem Mittel reagiert wird.

Crashing: Mehr Ressourcen auf den kritischen Vorgang werfen, um die Dauer zu verkürzen. Funktioniert bei arbeitsintensiven Vorgängen gut, etwa beim Betonieren mit zusätzlichen Kolonnen. Kostet Geld, spart Zeit. Die Entscheidung hängt von Zeitkritikalität, Kostenrahmen und Vertragslage ab.

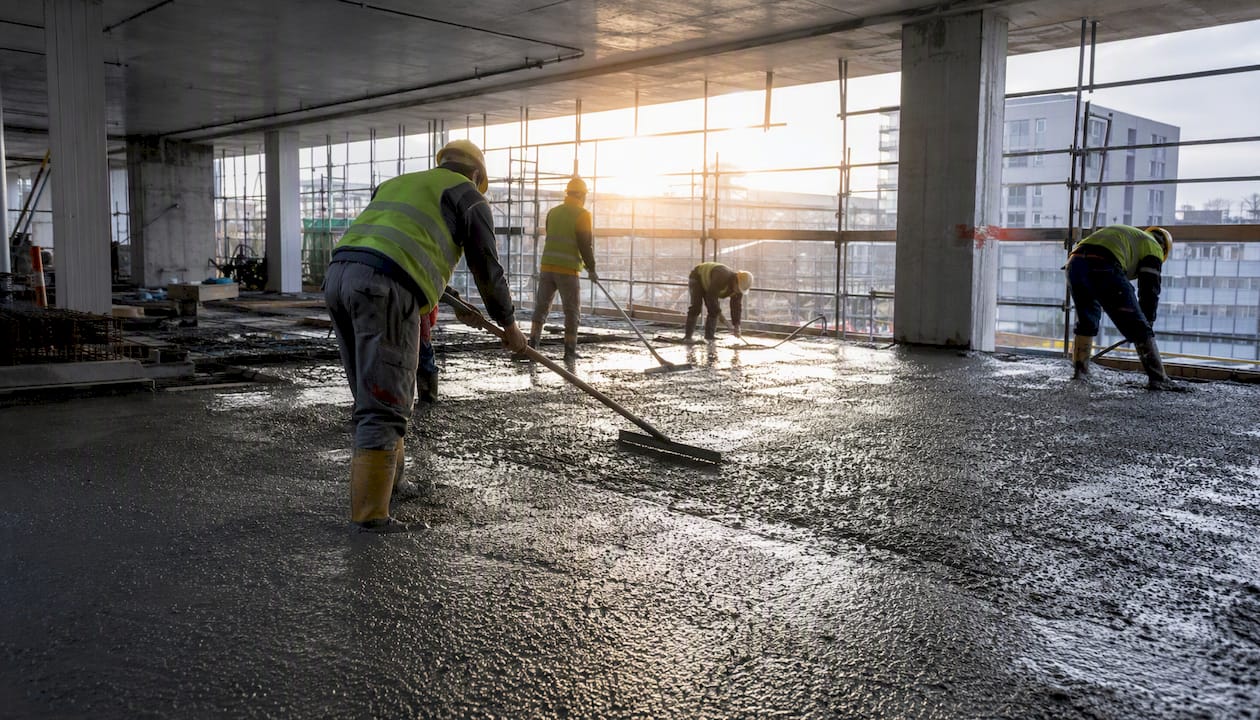

Auf der Baustelle wird gerade frischer Beton gegossen.
KI generiert

Fast-Tracking: Vorgänge, die ursprünglich sequenziell geplant waren, werden überlappend ausgeführt. Beispiel: Bewehrungsarbeiten beginnen, während Schalung noch läuft. Erhöht das Koordinationsrisiko, spart aber Zeit ohne Mehrkosten.

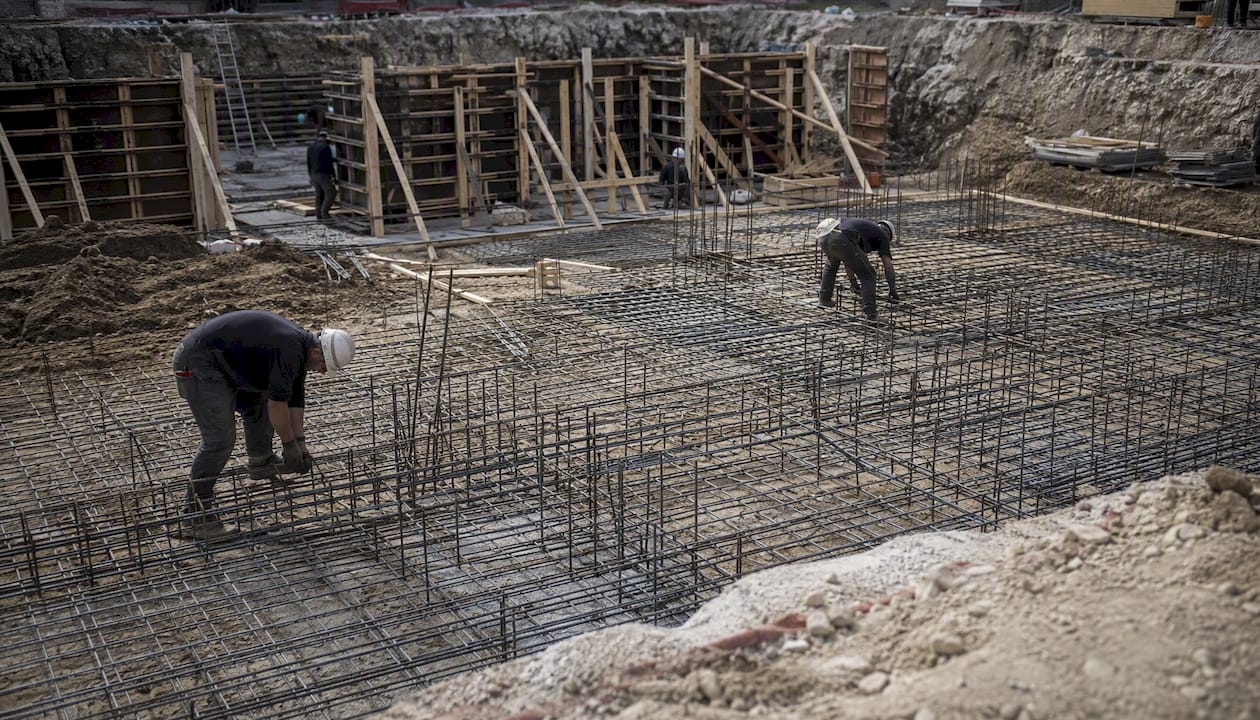

Arbeiten an Bewehrung und Schalung, die sich zeitlich und räumlich überschneiden
KI generiert

Ressourcenverschiebung: Kapazitäten von unkritischen Vorgängen (mit Puffer) auf kritische umlenken. Voraussetzung: Die verschobenen Vorgänge haben genug Puffer, um die Verschiebung zu verkraften.

Re-Sequencing: Abhängigkeiten überprüfen. Manche Anordnungsbeziehungen sind technisch zwingend, andere sind Gewohnheit. Wer die Logik hinterfragt, findet manchmal Spielraum.

Lieferketten-Workarounds: Alternativlieferanten, Teillieferungen oder Lagerware prüfen. Besonders bei Sonderlieferungen wie Schaltschränken oder Transformatoren, wo Lieferzeiten von langen Wochen sind keine Seltenheit.

Entscheidungsregel: Liegt der Verzug unter dem verfügbaren Puffer der Gesamtmaßnahme? Dann reicht Ressourcenverschiebung. Liegt er darüber, braucht es Crashing oder Fast-Tracking, und der Auftraggeber muss informiert werden. Liegt eine Behinderung vor, die nicht im Risikobereich des Auftragnehmers liegt, greift VOB/B § 6: Behinderungsanzeige stellen, Nachweisdokumentation sichern. Ohne sauberen Netzplan sind Nachtragsansprüche kaum durchzusetzen.

Rollen und Verantwortlichkeiten:

  • Projektleiter: Entscheidet über Crashing-Budget und informiert den Auftraggeber.
  • Bauleiter: Koordiniert Ressourcenverschiebung und dokumentiert Behinderungen im Bautagebuch.
  • Fachplaner (z. B. Elektro): Meldet Terminrisiken aus seinem Gewerk frühzeitig, aktualisiert Dauerschätzungen.
  • Auftraggeber: Wird bei Terminverschiebungen mit Auswirkung auf den Endtermin formell informiert.

Profi-Tipp: Stellen Sie die Behinderungsanzeige nach VOB/B § 6 immer schriftlich und unverzüglich. Eine rückwirkende Anzeige, die erst nach Abschluss der Behinderung eingeht, verliert ihre Wirkung für Fristverlängerungsansprüche.


Welche Werkzeuge unterstützen die Netzplanung in der Praxis?

Software ersetzt keine Methode, aber sie macht die Methode handhabbar. Drei Kategorien sind im Bauwesen verbreitet:

Enterprise-Plattformen (z. B. Primavera P6, MS Project Server): Vollständige CPM-Funktionalität, Ressourcenmanagement, Mehrbenutzerbetrieb. Geeignet für Großprojekte mit vielen Gewerken und langen Laufzeiten. Nachteil: hoher Einführungsaufwand, Lizenzkosten, und die Datenqualität hängt trotzdem am Menschen.

Desktop- und Gantt-Lösungen (z. B. MS Project, Merlin Project): Gut für mittlere Projekte. Netzplanansicht und Gantt-Diagramm kombinierbar. Einstieg schneller als bei Enterprise-Systemen, aber Mehrbenutzer-Szenarien sind begrenzt.

Leichte Apps und Open-Source-Lösungen (z. B. ProjectLibre, GanttProject): Kostenlos oder günstig, ausreichend für kleinere Bauabschnitte. Eingeschränkte Ressourcenplanung, keine automatische Schnittstelle zu Bautagebuch oder AVA-Software.

Entscheidend für verlässliche CPM-Ergebnisse ist die Datenintegration: Der Bauzeitenplan sollte Versionierung (SOLL/IST/fortgeschrieben) enthalten und mit Bautagebuch sowie Nachunternehmersteuerung verknüpft sein. Wer Verzögerungen im Bautagebuch dokumentiert, aber den Netzplan nicht aktualisiert, hat zwei Wahrheiten im Projekt. Das endet selten gut.

Neuberechnung des kritischen Pfads: mindestens monatlich bei der Fortschreibung, zusätzlich nach jeder Verzögerung, die einen Vorgang mit weniger als fünf Tagen Puffer betrifft. Wer das Terminmanagement als einmalige Planungsaufgabe begreift, verliert den Pfad spätestens nach der ersten Lieferverzögerung.


Bekannte Fehler und eine 8-Punkte-Checkliste für verlässliche CPM-Ergebnisse

Die Methode liefert nur dann steuerbare Resultate, wenn Dauerannahmen realistisch sind. Schlechte Schätzungen verschleiern Risiken. Das ist kein theoretisches Problem, das passiert auf jeder zweiten Baustelle.

Häufige Fehler:

  • Dauerschätzungen aus dem Bauch statt aus Erfahrungswerten oder Leistungsansätzen
  • Fehlende oder falsche Anordnungsbeziehungen (z. B. Ende-Anfang statt Anfang-Anfang bei parallelen Gewerken)
  • Statische Pläne, die nach der ersten Besprechung nie wieder angefasst werden
  • Nahezu kritische Vorgänge (GP = 1 oder 2 Tage) werden ignoriert, weil sie „noch Puffer haben“

Elektroplanungs-Beispiel: Ein Koordinationsfenster für die Leitungsführung im Untergeschoss ist auf drei Wochen geplant. Die Schaltschränke haben eine Lieferzeit von 18 Wochen, wurden aber erst in Woche 4 des Projekts bestellt. Ergebnis: Das Koordinationsfenster liegt auf dem kritischen Pfad, obwohl es im ursprünglichen Netzplan drei Tage Puffer hatte. Sonderlieferungen wie diese erzeugen in vielen Bauprojekten neue kritische Pfade, die im Planungsprozess früh adressiert werden sollten. Die Bauprozessoptimierung in der Elektrotechnik beginnt genau hier: mit der frühzeitigen Identifikation langer Lieferketten.

8-Punkte-Checkliste für verlässliche CPM-Ergebnisse:

  1. Datenqualität sichern: Dauerschätzungen mit Bauleiter und Fachplaner abstimmen, Erfahrungswerte dokumentieren.
  2. Versionierung einhalten: Jeden Planstand als SOLL, IST oder Fortschreibung kennzeichnen, nie überschreiben.
  3. Meilensteine pflegen: Genehmigungstermine, Abnahmen und Übergaben als Meilensteine mit Dauer 0 im Netzplan führen.
  4. Freie Puffer prüfen: Vorgänge mit FP < 2 Tage gesondert überwachen, auch wenn GP noch positiv ist.
  5. Behinderungen nachweisen: Jede Behinderung sofort im Bautagebuch und im Netzplan dokumentieren, Behinderungsanzeige nach VOB/B § 6 stellen.
  6. Verantwortlichkeiten klären: Wer aktualisiert den Netzplan? Wer meldet Änderungen? Schriftlich festhalten.
  7. Bautagebuch integrieren: Tagesberichte und Netzplanfortschreibung müssen konsistent sein.
  8. Regelmäßig neu berechnen: Mindestens monatlich, nach jeder größeren Verzögerung sofort.

Profi-Tipp: Markieren Sie im Netzplan nicht nur den kritischen Pfad, sondern auch alle Vorgänge mit GP ≤ 3 Tagen in einer zweiten Farbe. Diese „nahezu kritischen“ Vorgänge werden bei der nächsten Planänderung oft zum echten Problem.


Was beim kritischen Pfad wirklich entscheidet

Viele Projektleiter investieren viel Zeit in die Auswahl der richtigen Software und zu wenig in die Qualität der Eingangsdaten. Das ist das falsche Verhältnis. Ein Netzplan in MS Project mit schlechten Dauerschätzungen ist weniger wert als eine sorgfältig gepflegte Excel-Tabelle mit realistischen Werten.

Der zweite blinde Fleck: nahezu kritische Vorgänge. Wer nur auf GP = 0 schaut, übersieht, dass ein Vorgang mit GP = 2 Tagen nach der nächsten Planänderung kritisch werden kann. Ich empfehle, diese Vorgänge in jeder Besprechung explizit zu nennen, auch wenn sie noch Puffer haben.

Konkret: Legen Sie fest, wer im Team den Netzplan pflegt und in welchem Rhythmus. Monatliche Fortschreibung ist Minimum, bei dichten Terminplänen wöchentlich. Und: Nicht alle Baustellen gleichzeitig retten wollen. Wer bei einer Verzögerung auf fünf Fronten gleichzeitig reagiert, verliert den Überblick. Erst den kritischen Pfad stabilisieren, dann den Rest.
