TGA Schnittstellen Elektro: funktional oder physisch?
Eine Schnittstelle zwischen Elektro und TGA ist entweder funktional oder physisch, und wer diese beiden Ebenen vermischt, produziert Streit auf der Baustelle. Funktional heißt: Signale, Parametrierung, Inbetriebnahme. Wer stellt welchen Schwellenwert am Frequenzumrichter ein? Wer meldet den Störfall an die Gebäudeautomation? Physisch heißt: Leerrohr, Durchbruch, Montagepunkt, Klemme. Ganz konkret, ganz greifbar.
Ein Beispiel aus der Praxis: Eine Lüftungsanlage braucht eine Freigabemeldung von der Brandmeldezentrale. Die Elektroplanung liefert Kabel und Klemme, das TGA-Gewerk liefert die Logik dahinter. Fehlt die Abstimmung, steht die Anlage in der Inbetriebnahme, weil niemand weiß, wer das Relais parametriert.
Die Konsequenz für die Elektroplanung ist eindeutig: Sie muss Leerrohrwege, Klemmenpläne und Energieversorgung liefern, aber auch die Schnittstelle zur Gebäudeautomation rechtzeitig benennen. Sonst bleibt die Verantwortung in der Luft hängen, bis es zu spät ist.
Welche Schnittstellenfelder sind bei Elektro und TGA kritisch?
Manche Felder tauchen in jedem Projekt wieder auf. Wer sie kennt, kann Prüfprotokolle sofort ergänzen, statt sie erst bei der Kollision zu entdecken.
- Leerrohre: Dimensionierung mit Reserve planen, mindestens eine Nennweite über Bedarf, Zugänglichkeit für Nachrüstung sicherstellen.
- Lasten und Einbringöffnungen: Statische Freigabe zwingend beim Tragwerksplaner einholen, nicht annehmen.
- Verteilungen und Schaltschränke: Platzreserve für spätere Erweiterung, EMV-Abstände einhalten, Klemmenpläne vollständig dokumentieren.
- Netzwerk und Lichtwellenleiter: Hausübergabepunkte, Kommunikationsrouten und FTTx-Anbindung frühzeitig mit dem Netzbetreiber klären.
- Notstrom und USV: Prioritätenliste festlegen und Meldesignale für die Gebäudeautomation definieren, bevor die Verteilung dimensioniert wird.
Jedes dieser Felder erscheint scheinbar banal, bis es fehlt. Und dann kostet die Nachrüstung eines vergessenen Leerrohrs deutlich mehr als die Planungsstunde, die man dafür gebraucht hätte.
VDI 6026 und DIN 276: Was verlangen die Normen konkret?
Die VDI 6026 verlangt gewerkeweise Dokumentationstabellen mit einheitlicher Benennung. Das klingt bürokratisch, ist es auch, aber es funktioniert: Anlagenschlüssel und Raumnummern müssen über alle Gewerke hinweg identisch sein, sonst wird die Übergabe an die Facility-Management-Ebene zur Ratearbeit.
DIN 276 gibt die Struktur für den Schnittstellenkatalog vor, wichtiger noch: den Zeitpunkt. Der Katalog gehört vor die Kostenschätzung, nicht parallel dazu. Wer erst in der Entwurfsplanung anfängt, Schnittstellen zu erfassen, hat die Kostenschätzung bereits auf unsicherer Basis erstellt.
Die Kostengruppe 440 bündelt Starkstromanlagen: Hausanschluss, Verteilungen, Kabeltrassen, Schutztechnik. Ihre typische Überschneidung liegt bei der Kostengruppe 480, der Gebäudeautomation. Die Energieversorgung ist KG 440, die Steuerungslogik KG 480, und genau an dieser Grenze entstehen die meisten Grauzonen bei Netzteilen und Parametrierung.
Wie baue ich eine praxisfähige Schnittstellenliste auf?
Eine Schnittstellenliste, die nur “Elektro liefert Kabel” notiert, ist wertlos. Sie braucht Pflichtfelder, sonst verläuft sie im Sand.
- Schnittstellen-ID: eindeutige Nummer, verknüpft mit der Kostengruppe.
- Ort: Raum, Geschoss, Anlagenkennung.
- Beteiligte Gewerke: wer liefert, wer empfängt.
- Leistungsumfang: exakt, was übergeben wird (Kabel bis Klemme X, Signal Y).
- Verantwortlicher: Name, nicht nur Firma.
- Prüfkriterien: was bei Abnahme kontrolliert wird.
- Terminstatus: Planstand, Freigabedatum, offene Punkte.
Wer füllt was aus? Die Projektsteuerung bereitet die Liste vor und schreibt sie fort, die Fachplaner tragen die technischen Details ein. Diese Aufteilung ist in der Praxis der Projektsteuerung etabliert. Als kompaktes Muster reicht eine Tabelle mit genau diesen sieben Spalten. Mehr braucht es anfangs nicht.
Wann müssen Schnittstellen im Planumlauf abgenommen werden?
Der Planumlauf ist kein lästiges Ritual, sondern der Mechanismus, der Schnittstellenfehler vor dem Bau abfängt, nicht danach. Die Entwurfsplanung schafft dabei das verbindliche Bausoll, und genau diesen Umlauf muss die Projektsteuerung aktiv einfordern, nicht nur verwalten.
Empfohlene Takte, die sich in der Praxis bewährt haben:
- Vorplanung: grobe Schnittstellenfelder benennen, noch ohne Details.
- Entwurfsplanung: verbindliches Bausoll, Schnittstellenkatalog wird belastbar.
- Ausführungsplanung: Klemmenpläne, Leerrohrdimensionen, Kollisionsprüfung im Modell.
- Werk- und Montageplanung: letzte Feinabstimmung mit dem ausführenden Betrieb.
- Übergabe: Freigabeprotokoll, Prüfkriterien aus der Liste werden abgehakt.
Bei BIM-gestützter Koordination braucht jeder dieser Takte einen definierten Planstand, den sogenannten LOD (Level of Detail). Ohne diese Festlegung prüft man Modelle, die noch nicht prüfreif sind, und verschwendet Zeit. Die Rolle der Projektsteuerung ist hier zentral: Sie sichert, dass der Umlauf tatsächlich stattfindet, statt in der Ablage zu verstauben.
Welche Fehler passieren bei TGA-Elektro-Schnittstellen am häufigsten?
Drei Fehler tauchen in fast jedem Projekt wieder auf, das ich mir angeschaut habe.
Erstens: fehlende Leerrohrreserve. Man plant exakt auf Bedarf, ohne Puffer, und dann kommt die Nachrüstung für ein zusätzliches Kabel, das keiner vorhergesehen hat. Zweitens: unklare Klemmenübergaben. Wer schließt an, wer parametriert? Klingt trivial, ist es nicht, wenn zwei Gewerke sich gegenseitig für zuständig halten. Drittens: späte Parametrierverantwortung. Fehlt die Festlegung vor der Ausschreibung, entstehen Verzögerungen bei der Inbetriebnahme und Nachträge, die sich locker vermeiden ließen.
Die Gegenmaßnahmen sind simpel, aber sie müssen früh passieren: ein Reserveplan für Trassen und Leerrohre, vollständige Klemmenpläne vor Ausschreibungsende, ein Prüfschema für die Abnahme und ein Übergabeprotokoll, das wirklich unterschrieben wird, nicht nur digital abgeheftet.
Profi-Tipp: Klären Sie die Klemmen- und Inbetriebnahme-Verantwortlichkeit verbindlich vor der Ausschreibung, nicht danach. Ein Satz im Leistungsverzeichnis spart Ihnen später Wochen Diskussion auf der Baustelle.
Wie sichert ein Fachplaner Schnittstellen in eigenen Projekten?
Der Ablauf bei IET-Hamburg GmbH folgt einem festen Muster: Konzept, dann Planumlauf, dann Bauüberwachung mit klaren Kontrollpunkten. Schon in der Konzeptphase wird der Schnittstellenkatalog idealerweise angelegt, nicht erst bei der Ausführungsplanung nachgereicht.
Bei der Bauüberwachung müssen konkrete Kontrollen erfolgen: Sind Klemmenpläne mit der Gebäudeautomation abgeglichen? Stimmt die Leerrohrreserve mit dem tatsächlichen Bedarf der TGA-Anlagen überein? Wurde die Parametrierverantwortung vor der Ausschreibung schriftlich festgelegt? Diese Prüfpunkte entscheiden, ob eine Übergabe glattläuft oder in der Inbetriebnahme steckenbleibt.
Wer selbst schon einmal eine Anlage in Betrieb genommen hat, bei der die Freigabesignale erst zwei Tage vor dem Termin geklärt wurden, weiß, wie viel Stress das spart, wenn diese Punkte von Anfang an feststehen.
Wie kommunizieren Elektro und TGA am besten miteinander?
Die beste Schnittstellenliste bringt nichts, wenn die Abstimmung nur auf Papier existiert. In der Praxis funktioniert Kommunikation zwischen Elektro und TGA am zuverlässigsten über feste, wiederkehrende Termine, nicht über spontane E-Mails, die im Postfach untergehen.
Ein wöchentlicher Koordinationstermin während der Ausführungsplanung, an dem beide Gewerke Klemmenpläne und offene Punkte gemeinsam durchgehen, verhindert die meisten Konflikte. Wichtig dabei: Es braucht einen Moderator, meist die Projektsteuerung, der Entscheidungen protokolliert und Fristen setzt. Ohne diese Rolle verlaufen Abstimmungen im Sande, weil sich niemand zuständig fühlt, den nächsten Schritt einzufordern.
Ein zweiter Hebel ist die einheitliche Sprache. Wenn die Elektroplanung von “Anlagenschlüssel X-04” spricht und die TGA-Fachplanung dieselbe Anlage unter einer anderen Bezeichnung führt, entstehen Missverständnisse, die erst bei der Kollisionsprüfung auffallen. Genau deshalb verlangt die VDI 6026 einheitliche Benennungssysteme über alle Gewerke hinweg. Das ist kein Selbstzweck, sondern verhindert, dass zwei Beteiligte über dieselbe Sache reden, ohne es zu merken.
Konflikte entstehen fast immer an denselben Stellen: bei der Frage, wer die Schnittstelle initial dokumentiert, und bei der Frage, wer die Freigabe erteilt. Legen Sie beides schriftlich fest, am besten direkt in der Schnittstellenliste als eigene Spalte. Dann gibt es später keinen Interpretationsspielraum mehr, wer wann was hätte liefern müssen.
Welche Praxisfälle zeigen typische Schnittstellenprobleme?
Ein Fall, der sich in ähnlicher Form immer wieder zeigt: Eine Lüftungszentrale soll bei Brandalarm automatisch abschalten. Die Elektroplanung liefert die Kabelverbindung zur Brandmeldezentrale, die TGA-Fachplanung programmiert die Abschaltlogik in der Gebäudeautomation. Ohne klare Schnittstellenliste bleibt offen, wer das Relais liefert, das beide Systeme verbindet. In der Praxis führt das oft dazu, dass die Klemme erst während der Inbetriebnahme improvisiert wird, unter Zeitdruck, mit Nachtragsforderung.
Ein zweiter, häufiger Fall betrifft die Notstromversorgung. Die Elektroplanung dimensioniert die USV-Anlage nach den Lastangaben, die sie von der TGA-Fachplanung erhält. Fehlen diese Angaben oder kommen sie zu spät, wird die USV entweder zu klein dimensioniert oder deutlich überdimensioniert, beides teuer. Eine frühe Lastenliste, abgestimmt zwischen beiden Gewerken, löst dieses Problem zuverlässig, kostet aber Disziplin in der Vorplanung.
Was beide Fälle gemeinsam haben: Das eigentliche technische Problem war lösbar. Das Problem war die fehlende oder zu späte Dokumentation der Zuständigkeit. Genau das ist der Kern jeder funktionierenden Schnittstellenliste, nicht die technische Komplexität, sondern die Klarheit darüber, wer wann liefert.
Wie unterstützt BIM die Koordination von TGA- und Elektro-Schnittstellen?
BIM-Modelle machen Kollisionen sichtbar, die auf Papier unsichtbar bleiben. Eine Kabeltrasse, die durch einen Lüftungskanal führt, fällt im 2D-Plan oft erst bei der Bauausführung auf, im 3D-Modell schon bei der Ausführungsplanung, wenn die Korrektur noch nichts kostet.
Voraussetzung dafür ist ein definierter Planstand, der sogenannte LOD-Wert (Level of Detail). Ohne diese Festlegung prüft man Modelle, die für eine belastbare Kollisionsprüfung noch nicht reif sind, und verschwendet Zeit mit Scheinergebnissen. Ein Modell im LOD 200 zeigt grobe Volumina, kein Modell für belastbare Schnittstellenprüfung. Erst ab LOD 300 oder 350 lassen sich Leerrohrwege und Klemmenpositionen seriös gegen die TGA-Trassenführung prüfen.
Der eigentliche Nutzen von BIM liegt nicht im schönen Rendering, sondern in der automatisierten Kollisionserkennung: Die Software markiert, wo Elektro-Trasse und Lüftungskanal sich physisch überschneiden, lange bevor der erste Handwerker auf der Baustelle steht. Das ersetzt keine Schnittstellenliste, ergänzt sie aber sinnvoll, weil physische Konflikte sichtbar werden, die eine reine Tabelle nicht abbildet.
Wichtig ist trotzdem: BIM löst kein Kommunikationsproblem. Wenn beide Gewerke ihre Modelle nicht regelmäßig synchronisieren oder unterschiedliche Koordinatensysteme verwenden, hilft auch das beste Modell nicht. Die Disziplin beim Datenaustausch entscheidet, nicht die Software selbst.
Welche Trends verändern TGA-Elektro-Schnittstellen aktuell?
Smart-Building-Konzepte verschieben die Grenze zwischen Elektro und TGA zunehmend. Früher war die Abgrenzung relativ klar: Elektro liefert Energie, TGA liefert Klima- und Lüftungstechnik. Heute übernehmen immer mehr Sensoren und Aktoren Aufgaben, die früher rein mechanisch gelöst wurden, und diese Komponenten hängen an der elektrischen Versorgung, werden aber von der Gebäudeautomation gesteuert.
Das verschärft genau die Grauzone, die schon bei der Kostengruppe 440 gegenüber der Kostengruppe 480 besteht. Wer parametriert den Präsenzmelder, der gleichzeitig Beleuchtung und Lüftung steuert? Die Antwort ist nicht mehr eindeutig einem Gewerk zuzuordnen, und genau deshalb wird die frühzeitige Schnittstellenliste wichtiger, nicht weniger wichtig.
Ein zweiter Trend: die Vernetzung über IP-basierte Systeme statt klassischer Bussysteme. Das bringt neue Schnittstellenfelder mit sich, etwa Netzwerkinfrastruktur, die früher rein der IT-Planung zugeordnet war, jetzt aber direkt in die Gebäudeautomation einspielt. Wer diese Schnittstelle nicht explizit in der Liste führt, übersieht sie leicht, weil sie zwischen den klassischen Gewerkegrenzen liegt.
Für Fachplaner in Hamburg heißt das konkret: Die klassische Dreiteilung Elektro, Heizung/Lüftung, Sanitär reicht als Denkmodell nicht mehr aus. Wer heute plant, sollte die Schnittstellenliste um eine eigene Spalte für Datenpunkte und Netzwerkanbindung ergänzen, nicht erst, wenn das Problem auf der Baustelle auftaucht.

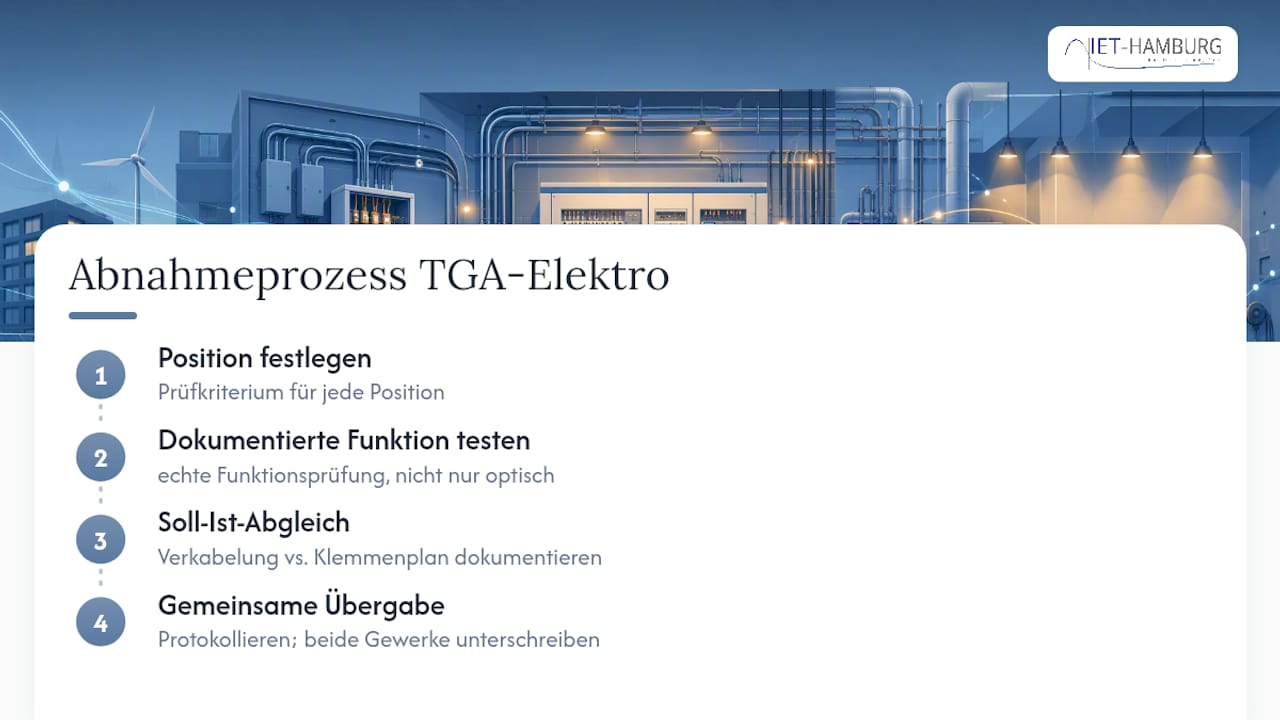

Wie wird die Abnahme von TGA-Elektro-Schnittstellen geprüft?
Die Abnahme ist der Moment, in dem sich zeigt, ob die Schnittstellenliste tatsächlich gelebt wurde oder nur ein Dokument war. Eine saubere Qualitätssicherung prüft dabei nicht nur, ob ein Kabel angeschlossen ist, sondern ob die dokumentierte Funktion tatsächlich eintritt.
Konkret bedeutet das: Jede Position aus der Schnittstellenliste braucht ein Prüfkriterium, das bei der Abnahme tatsächlich getestet wird, nicht nur optisch kontrolliert. Löst die Brandmeldezentrale wirklich die Lüftungsabschaltung aus? Reagiert die USV innerhalb der spezifizierten Zeit? Diese Funktionsprüfungen gehören in ein Protokoll, das beide Gewerke gemeinsam unterschreiben, nicht getrennt.
Ein zweiter Baustein der Qualitätssicherung ist der Soll-Ist-Vergleich mit dem Planstand aus der Ausführungsplanung. Weicht die tatsächliche Verkabelung vom Klemmenplan ab, muss das dokumentiert werden, bevor die Anlage in den Regelbetrieb geht. Genau hier zeigt sich, warum eine vollständige Schnittstellenliste am Ende Geld spart: Abweichungen lassen sich vor der Übergabe klären, nicht erst, wenn der Betreiber Monate später einen Fehler meldet.
Die Übergabe an das Facility Management ist der letzte Prüfpunkt. Dabei ist darauf zu achten, dass Anlagenschlüssel und Raumnummern zwischen Elektro- und TGA-Dokumentation übereinstimmen, um spätere Störungssuchen effizient zu gestalten, wie von der VDI 6026 empfohlen.
Warum die übliche Planung von TGA-Elektro-Schnittstellen zu spät kommt
Die gängige Praxis behandelt Schnittstellen als Detailproblem der Ausführungsplanung. Das ist der eigentliche Fehler, den ich in Projekten immer wieder sehe. Wer erst in der Ausführungsplanung anfängt, Klemmenpläne mit der Gebäudeautomation abzugleichen, hat die Kostenschätzung längst auf unsicherer Grundlage erstellt und trägt das Risiko unnötig lange mit sich herum.
Die verbreitete Annahme lautet: Schnittstellen sind technische Details, die man später klärt. Genau das Gegenteil stimmt. Schnittstellen sind organisatorische Fragen mit technischer Konsequenz, und organisatorische Fragen gehören in die früheste Phase, in der sie noch günstig zu lösen sind. Eine vergessene Leerrohrreserve kostet in der Vorplanung eine Zeile in der Tabelle. In der Ausführung kostet sie einen Stemmarbeiter und einen Nachtrag.
Was die Branche unterschätzt: Die Projektsteuerung kann eine Schnittstellenliste vorbereiten, aber sie kann die technische Tiefe nicht liefern. Diese Verantwortung liegt bei den Fachplanern, und wer sie an die Projektsteuerung delegiert, wird von einer Liste überrascht, die formal vollständig aussieht, aber inhaltlich löchrig ist. Meine klare Priorität für Planer: Legen Sie den Schnittstellenkatalog selbst an, sobald die ersten Entwurfsskizzen stehen, nicht erst, wenn die Projektsteuerung danach fragt.
Wie IET-Hamburg GmbH Ihre Schnittstellenplanung absichert
IET-Hamburg GmbH ist die Alternative zum improvisierten Schnittstellenmanagement bei Bauprojekten in Hamburg: Statt Klemmenpläne und Parametrierverantwortung erst während der Bauausführung zu klären, wenn Nachträge schon drohen, legen wir den Schnittstellenkatalog von Anfang an fest und tragen ihn durch alle HOAI-Phasen mit.
Unsere Leistung deckt die gesamte elektrotechnische Fachplanung ab: von der Grundlagenermittlung über die Entwurfs- und Ausführungsplanung bis zur Bauüberwachung, inklusive Prüfung des Schnittstellenkatalogs gegen VDI 6026 und Kostengruppe 440. Wer als Architekt, Generalplaner oder Projektleiter gerade an einem Projekt mit unklaren TGA-Elektro-Schnittstellen sitzt, kann bei uns eine Kurzprüfung des bestehenden Schnittstellenkatalogs anfragen, bevor die Ausschreibung rausgeht. Mehr zu unserem Leistungsspektrum in der Elektroplanung finden Sie direkt auf unserer Leistungsseite. Sprechen Sie uns an, wenn Sie Ihre Schnittstellenliste vor der Kostenschätzung noch einmal gegenprüfen lassen wollen.
