Drei Werte vor kVA: USV Anlagenplanung für Elektroplaner

Kurz gesagt:

Vor der Dimensionierung einer USV-Anlage müssen die reale Wirkleistung, der cosφ und die gewünschte Autarkiezeit exakt ermittelt werden, um Überdimensionierungen zu vermeiden.
Die Wahl der Topologie hängt vom Einsatzfall ab, wobei Online-Doppelwandler für kritische Systeme unerlässlich sind, während Offline- oder Line-Interactive-Lösungen für weniger kritische Anwendungen ausreichen.
Bei der Lastplanung sind Messprotokolle, gleichzeitige Verbraucher und kritische Lasten genau zu prüfen, um spätere teure Nachjustierungen zu verhindern.
Die Batteriekapazität sollte mit einer Sicherheitsreserve von ungefähr 80 % der nominalen Laufzeit dimensioniert werden, wobei Temperatur und Alterung erhebliche Einflussfaktoren sind.
Eine sorgfältige Simulation für Schutzsysteme vor der Ausschreibung hilft, Risiken bei Kurzschlussverhalten und Schutzselektivität zu minimieren und Folgekosten zu senken.

Schnelle Entscheidungsübersicht für die erste Planungsstunde

Bevor Sie eine einzige kVA-Zahl in eine Ausschreibung schreiben: Klären Sie erst die Basis. Die meisten Überdimensionierungen entstehen nicht durch schlechte Rechnung, sondern durch fehlende Ausgangsdaten.

Fordern Sie Messprotokolle der realen Lastspitzen an, nicht nur Typenschildangaben. Typenschilder lügen selten, aber sie übertreiben fast immer.
Klären Sie die tatsächlichen Betriebszeiten kritischer Verbraucher, denn Gleichzeitigkeit ist der Faktor, der Ihre Rechnung am meisten verzerrt.
Trennen Sie kritische von unkritischen Lasten und hängen Sie nur die kritischen an die USV. Das klingt banal, wird in der Praxis aber ständig ignoriert.
Prüfen Sie Redundanzanforderungen (N, N+1) frühzeitig, sonst planen Sie das Gebäude einmal und die Elektrik zweimal.
Checken Sie Aufstellbedingungen: Kühlung, Zugänglichkeit für Wartung, Brandschutzabstände zur Batterieanlage.

Wer diese Punkte in der ersten Stunde klärt, spart sich später eine Nachplanung, die teurer ist als jede Vorabmessung.

Wie dimensioniert man eine USV-Anlage richtig?

Die Dimensionierung folgt zwei Kernformeln, die Sie sich merken sollten, weil jede seriöse USV-Kalkulation darauf aufbaut. Die Scheinleistung berechnet sich aus S = P × Reserve / cosφ, wobei P die Wirkleistung in Watt ist. Die Batteriekapazität ergibt sich aus E (Wh) = P (W) × t (h) / η, mit η als Wirkungsgrad des Systems.

Für IT-Lasten liegt der cosφ meist zwischen 0,9 und 0,95, ältere Server-Netzteile können auch niedriger liegen, weswegen moderne Konzepte wie die IoT‑SIM für Sicherheit & Gebäude eine sichere Fernüberwachung wichtiger Komponenten unterstützen. Ein Leitfaden zur USV-Dimensionierung empfiehlt, eine angemessene Sicherheitsreserve oberhalb der ermittelten Lastspitze zu berücksichtigen. Nicht mehr, nicht weniger.

Rechenbeispiel: Ein Serverraum zieht real gemessene Wirkleistung bei cosφ 0,9. Mit einer Sicherheitsreserve ergibt sich eine Scheinleistung deutlich unter der Summe aller Typenschildangaben, die oft zu Überdimensionierung führen.

Parameter	Typischer Wert	Bemerkung
Reservefaktor	angemessene Sicherheitsreserve	Bezogen auf gemessene Lastspitze
cosφ IT-Last	0,9–0,95	Herstellerangabe prüfen
Wirkungsgrad η	0,9 bis 0,95	Abhängig von Auslastung
N+1 Aufschlag	eine zusätzliche, gleich große Einheit	Nur bei echter Redundanzpflicht

Bei N+1-Konzepten verdoppeln Sie nicht automatisch die Leistung, Sie fügen eine zusätzliche, gleich große Einheit hinzu. Das ist ein Unterschied, den ich in Ausschreibungen erstaunlich oft falsch formuliert sehe.

Welche USV-Topologie passt zu welchem Einsatzfall?

Die Topologiefrage entscheidet über Umschaltzeit, Wirkungsgrad und letztlich über das Risiko im Störfall. Drei Klassen dominieren den Markt, und die Wahl ist selten Geschmackssache.

VFI (Online-Doppelwandler): Praktisch 0 ms Umschaltzeit, zwingend für Serverräume, Medizintechnik und empfindliche Messgeräte, weil hier jede Spannungsschwankung Daten kostet.
Line-Interactive: Ausreichend für nicht kritische Infrastruktur wie Beleuchtung oder Bürogeräte, bei denen wenige Millisekunden Unterbrechung niemanden stören.
Offline/Standby: Nur für unkritische Kleinlasten sinnvoll, spart Anschaffungskosten, aber die Umschaltzeit liegt im zweistelligen Millisekundenbereich.
Bypass-Betrieb: Erhöht den Wirkungsgrad im Normalfall, erhöht aber im Störungsfall das Risiko, wenn die Umschaltlogik nicht exakt geprüft wurde.

Bei Sicherheitsstromversorgungen nach EN 50171 gelten schärfere Anforderungen als bei Standard-USV nach EN 62040, etwa bei thermischer Überlastfähigkeit und Kurzschlussstromleistung. Wer eine USV als CPSS (zentrale Sicherheitsstromversorgung) plant, muss das von Anfang an mitdenken, nicht nachträglich.

Wie groß sollte die Batterie sein und was kostet das über die Lebensdauer?

Die Batteriegröße folgt aus derselben Formel wie oben: E = P × t / η, umgerechnet über die Batteriespannung in Amperestunden. Die Autarkiezeit t ist dabei der Wert, über den am meisten diskutiert wird, und zu Recht.

Planen Sie mit einer Sicherheitsannahme von etwa 80 % der nominellen Batterielaufzeit, weil Alterung und Temperatur die Kapazität real reduzieren.
Batterien altern schneller bei Temperaturen über 25 °C. Jede Steigerung um 10 °C kann die Lebensdauer grob halbieren, ein Effekt, den viele Aufstellräume unterschätzen.
Größere Batterien kosten nicht nur mehr in der Anschaffung, sie verursachen auch höhere Wartungs- und Austauschkosten über den Lebenszyklus.

Statistik am Rande: Ein Praxisbeispiel im BFE-Leitfaden zur energieoptimierten USV-Planung zeigte, dass korrekte Neudimensionierung zu deutlichen Einsparungen bei Investitions- und Betriebskosten führen kann, ohne die Versorgungssicherheit zu gefährden.

Was bedeutet die USV für Kurzschlussverhalten und Selektivität im Netz?

Eine USV verändert das Kurzschlussverhalten der nachgeschalteten Anlage, weil ihr Innenwiderstand anders reagiert als ein direkter Netzanschluss. Das ist der Punkt, an dem viele Planungen ins Stocken geraten, weil er gerne erst bei der Abnahme auffällt.

Begrenzen Sie die Bemessungsströme der Abgänge so, dass Schutzgeräte im Kurzschlussfall selektiv auslösen, nicht kaskadierend.
Wählen Sie Schutzgeräte passend zur reduzierten Kurzschlussleistung der USV, ein normaler Leitungsschutzschalter reagiert unter Umständen zu langsam oder gar nicht.
Simulieren Sie die Betriebsarten (Normalbetrieb, Bypass, Batteriebetrieb) getrennt, denn die Kurzschlussverhältnisse ändern sich je Modus deutlich.

SIMARIS design von Siemens erlaubt genau diese Prüfung vor der Ausschreibung, inklusive Selektivitätsnachweis. Bei Projekten mit mehreren Einspeisepunkten oder komplexer Redundanz sollte diese Simulation Pflicht sein, nicht Kür. Nachrüstungen wegen falscher Schutzgerätewahl sind teurer als jede Simulationsstunde vorab.

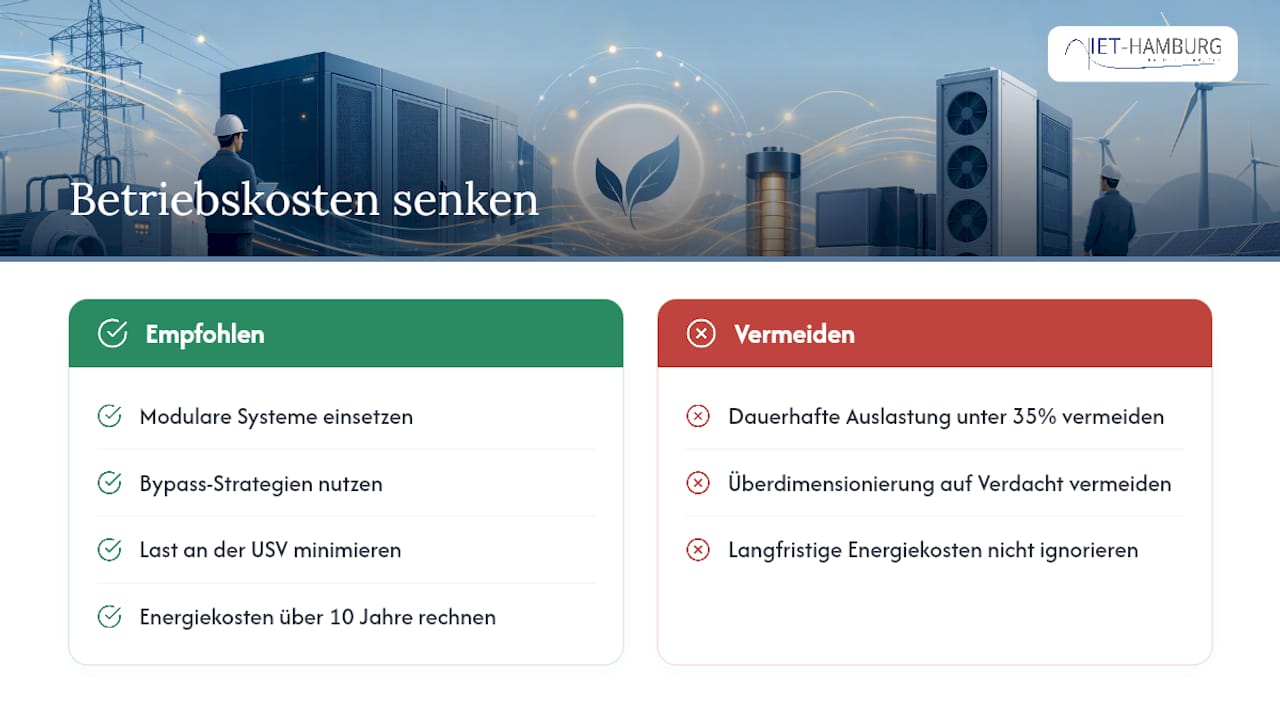

Wie senkt man Betriebskosten durch energieoptimierte USV-Planung?

Der Wirkungsgrad einer USV ist keine feste Zahl. Er fällt bei niedriger Auslastung deutlich ab, oft merklich unterhalb von 35 % Lastfaktor. Eine USV, die nur zu einem Drittel ausgelastet ist, verbrennt also mehr Energie relativ zur Nutzleistung als eine passend dimensionierte Anlage.

Drei Strategien helfen dagegen: modulare Systeme, die mit dem tatsächlichen Bedarf mitwachsen, intelligente Bypass-Strategien für Zeiten geringer Netzstörung, und eine bewusste Lastminimierung direkt an der USV statt einer pauschalen Überdimensionierung „auf Verdacht“.

Profi-Tipp: Rechnen Sie die Energiekosten der USV über 10 Jahre Betrieb durch, nicht nur die Anschaffung. Bei manchen Projekten liegen die Wirkungsgradverluste über die Lebensdauer in ähnlicher Größenordnung wie die Anlagekosten selbst — das verschiebt die Wirtschaftlichkeitsrechnung erheblich.

Wie läuft ein USV-Planungsprozess von der Bestandsaufnahme bis zur Wartung ab?

Ein strukturierter Ablauf verhindert genau die Baustellen-Überraschungen, die Projekte verzögern und Budgets sprengen. Drei Phasen, klar getrennt:

Bestandsaufnahme: Lastmessung, Bestandsdokumentation, Klärung der Schutzziele (Datenverlust vermeiden vs. reine Betriebssicherheit). Deliverable: Lastprofil mit Spitzenwerten und Gleichzeitigkeitsfaktor.
Konzeptphase: Topologiewahl, grobe Dimensionierung, Abstimmung mit Architekten und TGA-Planern zu Aufstellort, Kühlung und Brandschutz. Deliverable: Konzeptskizze mit Redundanzstufe und Flächenbedarf.
Detailplanung und Ausschreibung: Simulation der Netzintegration, finale kVA/kW-Werte, Leistungsverzeichnis, Abstimmung mit Bauleitung zu Terminen. Deliverable: ausschreibungsreife Planung inklusive Prüf- und Wartungskonzept.

Das Wartungskonzept gehört in die Übergabe, nicht als Nachtrag danach. Wer Prüfintervalle erst nach der Inbetriebnahme klärt, verliert Garantieansprüche und oft auch den Überblick, wer wofür zuständig ist.

IET-Hamburg als Fachplaner: Wie reduziert strukturierte Elektroplanung typische Risiken?

Zwei Leistungsphasen sind bei USV-Projekten besonders kritisch: die Vorplanung (Leistungsphase 2), in der Topologie und Dimensionierung grob festgelegt werden, und die Ausführungsplanung (Leistungsphase 5), in der jedes Kabel und jeder Schutzschalter definiert wird. Es wird empfohlen, die Koordination zwischen Architekten, Haustechnik und Bauleitung bewusst mit klarem Termin- und Kostenfokus zu gestalten, statt sich auf lose Absprachen zu verlassen.

Verfasst von Marco Beuchling.

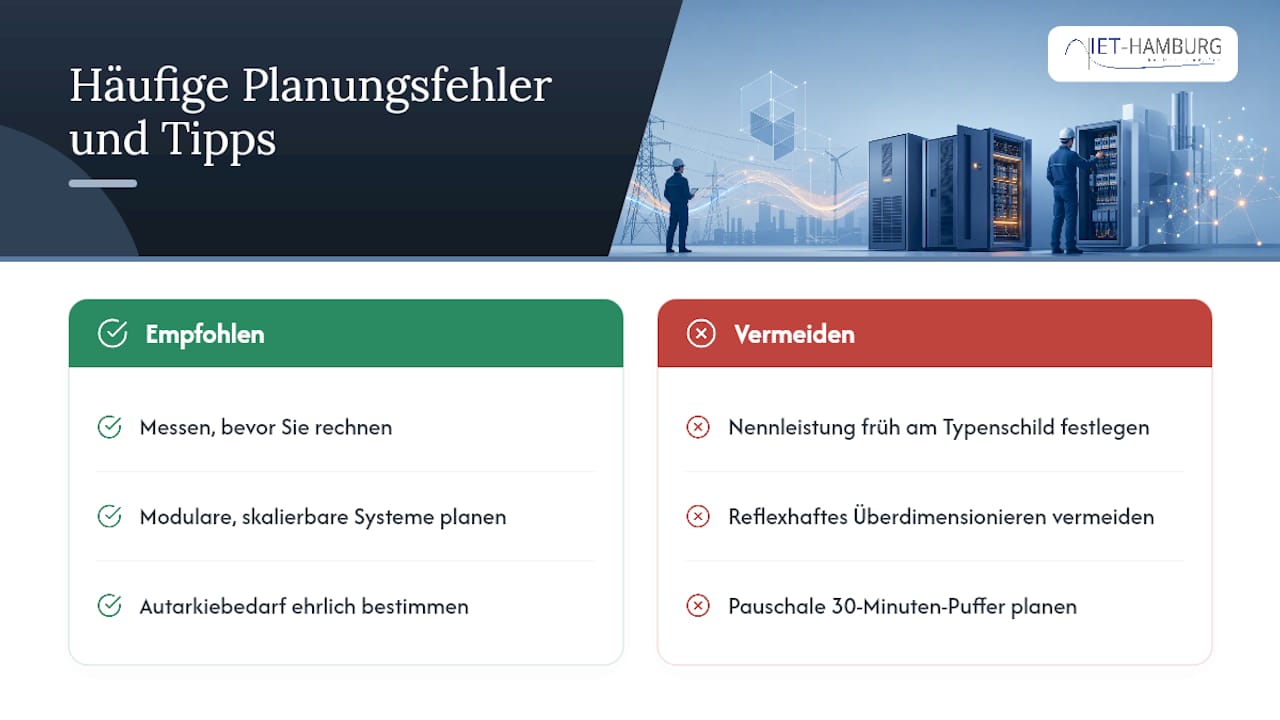

Welche Planungsfehler sehe ich immer wieder?

Der häufigste Fehler: Die Nennleistung wird zu früh festgelegt, meist basierend auf Typenschildwerten statt echter Messung. Das zweite Problem ist reflexhafte Überdimensionierung, oft aus Angst vor Reklamationen.

Meine Empfehlung ist unbequem, aber einfach: Messen, bevor Sie rechnen. Planen Sie modulare Systeme, die mit wachsendem Bedarf skalieren, statt einmal riesig zu bauen. Und seien Sie ehrlich bei der Autarkiezeit. Nicht jede Anlage braucht 30 Minuten Batteriepuffer, manche brauchen fünf, andere zwei Stunden. Wer hier pauschal plant, verschenkt Geld oder riskiert Ausfälle.

— Marco Beuchling

Fachplanung für Ihre USV-Anlage: So kommen Sie zum Angebot

Fachplaner übernehmen typischerweise die Schritte im Planungsprozess: von der Grundlagenermittlung über Entwurfs- und Ausführungsplanung bis zur Bauüberwachung, alles nach HOAI-Leistungsphasen und mit einem Ansprechpartner statt mehreren Schnittstellen.

Für ein belastbares Angebot brauchen wir wenige Unterlagen: das Lastprofil oder zumindest eine grobe Verbraucherliste, den geplanten Aufstellort mit Raumdaten, und die Schutzziele Ihres Projekts (reine Betriebssicherheit oder auch Datenverlustschutz). Damit lässt sich eine erste Einschätzung zu Topologie und Dimensionierung ableiten, noch vor der eigentlichen Ausschreibung.

Wenn Sie ein Projekt mit USV-Bedarf planen, egal ob Neubau oder Nachrüstung im Bestand, werfen Sie einen Blick auf unser Leistungsangebot Elektroplanung und schreiben Sie uns Ihre Eckdaten. Wir melden uns mit konkreten Rückfragen, nicht mit einem Standardformular.
