BIM-Vorteile im Bauwesen: Leitfaden für Fachplaner

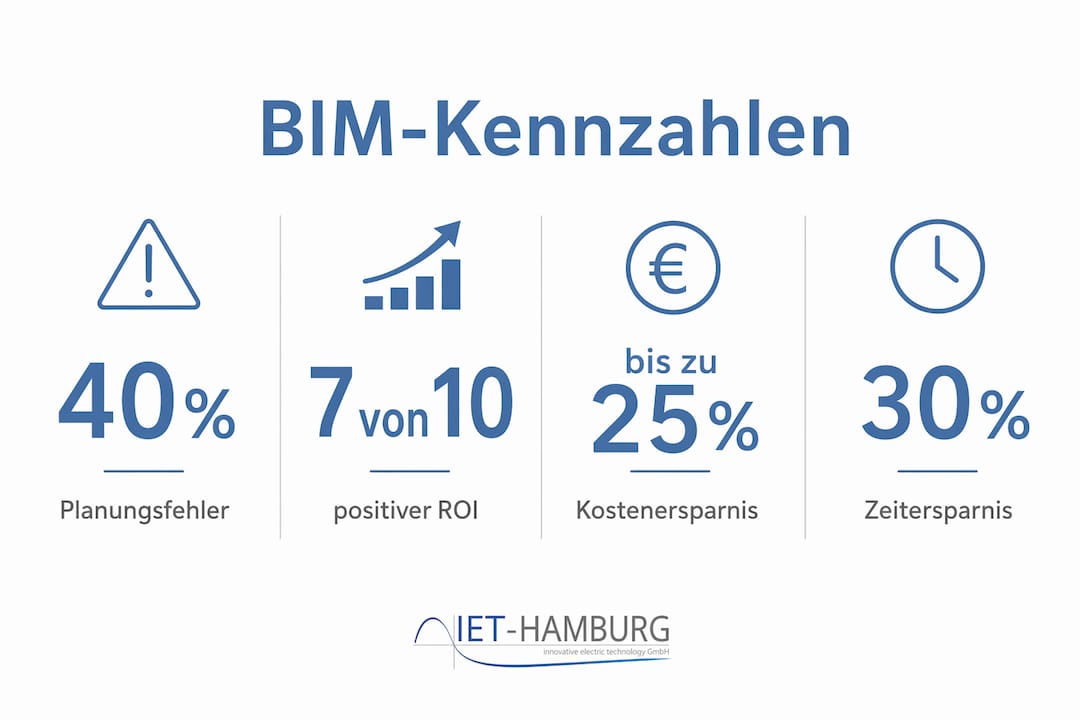

• BIM reduziert Planungsfehler durch digitale Kollisionsprüfungen um bis zu 40 Prozent (TUE-HD)
• 7 von 10 BIM-Anwendern mit aktivem Controlling haben einen positiven Kapitalertrag gemessen (BSI Group)
• DIN EN ISO 19650 und IFC sichern den durchgängigen Datenaustausch
• Für Elektroplaner: Leistungssimulationen, reale Geometrien, strukturierte Übergabe

Was BIM im Bauwesen konkret bringt

BIM ist keine Software. Es ist eine Arbeitsmethode, bei der ein datenreiches Modell alle Projektbeteiligten auf eine gemeinsame Informationsbasis stellt. Der Unterschied zu klassischen CAD-Plänen liegt nicht in der Darstellung, sondern im Datengehalt.

• Koordination: Kollisionsprüfungen zwischen Gewerken laufen automatisiert; Konflikte zwischen Elektro-, HLS- und Tragwerksplanung werden vor der Baustelle erkannt.
• Qualität: Konsistente Modelle ersetzen zersplitterte Planstände; Änderungen propagieren durch alle Fachmodelle.
• Termin- und Kostenkontrolle: 4D/5D-Simulationen ermöglichen präzise Mengenermittlung und Bauablaufplanung.
• Lifecycle-Nutzen: Das Modell wird ans Facility Management übergeben und enthält objektbezogene Wartungsinformationen für den Betrieb.

BIM verschiebt Aufwand in frühe Leistungsphasen: höhere Anfangskosten, aber geringere Nachtragskosten und bessere Lebenszykluskostenkontrolle. Wer das versteht, stellt die richtigen Erwartungen.

Wie BIM in den Projektphasen wirkt

Jede Leistungsphase profitiert anders. Der Nutzen ist nicht gleichmäßig verteilt, er konzentriert sich auf die frühen Phasen und auf die Übergabe.

1. Vorplanung und Entwurf: Variantenvergleiche laufen im Modell, nicht auf dem Papier. Frühe Kostenschätzungen basieren auf realen Mengen statt auf Erfahrungswerten. Die Vorplanung gewinnt damit erheblich an Präzision.
2. Ausführungsplanung: Detaillierte Mengenermittlung, Clash-Detection zwischen allen Fachmodellen und die Festlegung von LOIN (Level of Information Need) und LOD (Level of Development) sichern die Planungstiefe.
3. Bauausführung: 4D/5D-Simulationen verbessern Baustellenlogistik und Materialfluss; mobile Geräte und Augmented Reality ermöglichen den Modellzugriff direkt vor Ort.
4. Übergabe und Betrieb: Das angereicherte Modell geht ans Facility Management. Wartungsintervalle, Herstellerangaben und Prüffristen sind objektbezogen hinterlegt, nicht in separaten Excel-Tabellen versteckt.

BIM-Projekte, die diese Phasenlogik konsequent umsetzen, profitieren laut TUE-HD von bis zu 40 % weniger Planungsfehlern durch digitale Kollisionsprüfungen.

Warum DIN EN ISO 19650, IFC und CDE keine Theorie sind

Ohne Normen bleibt BIM fragmentarisch. Das ist keine Übertreibung, sondern die praktische Erfahrung aus Projekten, in denen jedes Büro sein eigenes Format verwendet hat.

• DIN EN ISO 19650 strukturiert das Informationsmanagement und regelt Verantwortlichkeiten. Sie schafft die Grundlage, damit unterschiedliche Fachsoftware zuverlässig zusammenarbeitet.
• IFC als offenes Austauschformat erhält Daten über Softwarewechsel hinweg und macht Projekte softwareunabhängig. Die IFC-Konformität ist laut dem BIM-Leitfaden für den Mittelstand für die Zukunftssicherheit des Datenformats unumgänglich.
• CDE (Common Data Environment) ist die gemeinsame Datenplattform, die als einzige Quelle der Wahrheit gilt. Alle Modellstände, Prüfprotokolle und Freigaben laufen hier zusammen.

Profi-Tipp: Legen Sie Informationsanforderungen (LOIN/LOD), IFC-Exportprofile und CDE-Zugriffsrechte im BIM-Abwicklungsplan (BAP) vertraglich fest, bevor das erste Modell erstellt wird. Nachträgliche Korrekturen kosten ein Vielfaches.

ROI und messbare Effekte: Welche Kennzahlen Sie erwarten können

7 von 10 BIM-Anwendern mit aktivem Controlling haben laut BSI Group einen positiven Kapitalertrag gemessen. Aber was heißt das konkret für ein Projekt?

Die Messmethode ist entscheidend: Baseline vor Projektstart definieren, Metriken über die Projektlaufzeit verfolgen, Pilot- mit Folgeprojekten vergleichen. Wer keine Baseline hat, kann keinen ROI nachweisen, auch wenn der Nutzen real ist. Für Kostenkontrolle im Bauprojekt ist das die Grundvoraussetzung.

Voraussetzungen und Stolperfallen, die Sie kennen sollten

BIM scheitert selten an der Software. Es scheitert an fehlenden Prozessen.

• BEP vor Projektstart: Der BIM-Abwicklungsplan regelt Rollen, Formate, Prüfzyklen und Verantwortlichkeiten. Ohne ihn ist jedes Modell ein Insellösung.
• LOIN/LOD früh definieren: Ohne klare Informationsanforderungen wird das Modell zum Datengrab. Der initiale Mehraufwand für diese Definition zahlt sich in jeder Folgephase aus.
• Rollen benennen: BIM-Koordinator, Modellverantwortliche je Gewerk, Prüfprozesse. Wer für die Modellqualität zuständig ist, muss das wissen, bevor das Projekt startet.
• Häufige Fehler: BIM nur als 3D-Visualisierung verstehen; Datenanreicherung auf die Schlussphase verschieben; Schulung als optional behandeln.

Ab 2025 steigt die Verpflichtung öffentlicher Auftraggeber, BIM in Infrastrukturprojekten zu verlangen. Wer jetzt Prozesse aufbaut, sichert sich den Zugang zu diesen Ausschreibungen.

Profi-Tipp: Starten Sie mit einem Pilotprojekt mittlerer Komplexität. Nicht mit dem größten Auftrag, nicht mit dem kleinsten. Der Pilot dient dazu, Prozesse zu testen, nicht um Perfektion zu demonstrieren.

Spezialfall Elektroplanung: Wo BIM den größten Hebel hat

Für Elektroplaner ist BIM mehr als Kollisionsprüfung. Der eigentliche Mehrwert liegt in der Simulation.

• Leistungssimulationen auf realer Geometrie: Spannungsabfall und Kurzschlussstrom lassen sich auf Basis tatsächlicher Trassenlängen berechnen, nicht auf Schätzwerten. Das macht die Dimensionierung wasserdicht.
• Kollisionsprüfung und Logistik: Leitungsführung, Schaltschrankplatzierung und Aussparungskoordination laufen im Modell, bevor die erste Wand steht.
• Datenreiches Modell: Bauteile tragen elektrische Parameter, Ladeprofile und Wartungsintervalle direkt im Objekt. Das ist der Unterschied zwischen einem Zeichnungspaket und einem nutzbaren Betriebsmodell.

Profi-Tipp: Integrieren Sie Schnittstellen zu Simulationswerkzeugen wie Eplan oder vergleichbaren Lösungen früh in den BAP. Wer diese Verbindung erst in der Ausführungsplanung herstellt, verliert den Vorteil der iterativen Optimierung.

Für die Bauprozessoptimierung in der Elektrotechnik ist dieser Ansatz der entscheidende Schritt von reaktiver Planung zu vorausschauender Koordination.

Wie IET-Hamburg GmbH BIM in der Elektroplanung einsetzt

IET-Hamburg GmbH übernimmt die Fachplanung Elektrotechnik über alle HOAI-Leistungsphasen, von der Grundlagenermittlung bis zur Bauüberwachung und Dokumentation. BIM ist dabei kein Add-on, sondern Teil des Planungsprozesses.

• Leistungsumfang: Grundlagenermittlung, Vorplanung, Entwurfs- und Ausführungsplanung, Vergabevorbereitung, Bauüberwachung, Dokumentation nach HOAI.
• Praxisablauf: LOIN/LOD-Festlegung im BAP, koordiniertes Fachmodell, Clash-Detection mit anderen Gewerken, strukturierte Datenübergabe ans Facility Management.
• Typische Einsparungsfelder: Weniger Nacharbeit auf der Baustelle, reduzierte Koordinationsschleifen, saubere Übergabedokumentation.

Sprechen Sie uns an, wenn Sie ein Projekt in Hamburg oder Umgebung planen und wissen möchten, wie BIM-gestützte Elektroplanung nach HOAI konkret aussieht.

Schnell-Check: Checkliste für BIM-Projekte vor der Beauftragung

Vertrag und Verantwortung

1. BIM-Abwicklungsplan (BAP) als Vertragsbestandteil vereinbart?
2. Datenverantwortung und Haftung für Modellinhalte geregelt?
3. Informationsanforderungen (LOIN/LOD-Matrix) definiert?

Technik und Formate

4. IFC-Export aller beteiligten Softwarelösungen geprüft?
5. CDE-Plattform benannt und Zugriffsrechte vergeben?
6. Softwarekompatibilität zwischen allen Gewerken getestet?

Ressourcen und Rollen

• BIM-Koordinator benannt?
• Schulungsplan für alle Modellverantwortlichen vorhanden?
• Pilotumfang und Erfolgskriterien definiert?

Lieferumfang

• Abgabeformate und Prüfzyklen festgelegt?
• Übergabeformat für Facility Management spezifiziert?
• 4D/5D-Anforderungen im BAP verankert?

BIM liefert belegbare Vorteile im Bauwesen, wenn Normen, Rollen und Informationsanforderungen vor Projektstart klar definiert sind.

BIM in der Praxis: Was wirklich zählt

Wer BIM einführt, erwartet oft schnelle Ergebnisse. Die Realität ist anders: Der Nutzen entsteht nicht im ersten Projekt, sondern ab dem zweiten oder dritten, wenn Prozesse sitzen und Teams wissen, was sie tun.

Das größte Missverständnis ist, BIM als Softwareprojekt zu behandeln. Neue Tools kaufen, Schulung buchen, fertig. Aber das Modell ist nur so gut wie die Informationsanforderungen dahinter. Wer nicht definiert, welche Daten wann in welcher Tiefe gebraucht werden, bekommt ein schönes 3D-Bild und keinen Mehrwert.

Meine Empfehlung: Investieren Sie zuerst in einen erfahrenen BIM-Koordinator, nicht in die teuerste Software. Dann in klare Prozesse. Dann in Tools. In dieser Reihenfolge. Wer das umdreht, zahlt zweimal.

IET-Hamburg GmbH als Partner für BIM-gestützte Elektroplanung

Wer ein Bauprojekt in Hamburg plant und die Elektrotechnik von Anfang an koordiniert, strukturiert und normkonform aufgestellt haben möchte, findet in IET-Hamburg GmbH einen erfahrenen Fachplaner. Der Unterschied liegt in der Methode: Statt Planungsfehler auf der Baustelle zu korrigieren, werden Kollisionen, Dimensionierungsfragen und Schnittstellenprobleme bereits im Modell gelöst.

IET-Hamburg GmbH deckt alle HOAI-Leistungsphasen ab, von der ersten Grundlagenermittlung bis zur abgeschlossenen Bauüberwachung und Dokumentation. BIM ist dabei kein Aufpreis, sondern der Planungsstandard. Für Architekten, Generalplaner und Projektverantwortliche bedeutet das: weniger Abstimmungsschleifen, transparente Kommunikation und ein Übergabemodell, das dem Betreiber tatsächlich nützt.

Vereinbaren Sie jetzt ein Projektgespräch und klären Sie, wie Elektroplanung in Hamburg mit BIM-Methodik für Ihr Vorhaben aussieht.

FAQ

Was sind die wichtigsten BIM-Vorteile im Bauwesen?

BIM reduziert Planungsfehler durch digitale Kollisionsprüfungen um bis zu 40 Prozent (TUE-HD), verbessert die Kostenkontrolle durch präzise Mengenermittlung und ermöglicht eine strukturierte Datenübergabe ans Facility Management. Laut BSI Group haben 7 von 10 BIM-Anwendern mit aktivem Controlling einen positiven Kapitalertrag gemessen.

Welche Norm gilt für BIM-Projekte in Deutschland?

DIN EN ISO 19650 regelt das Informationsmanagement und die Verantwortlichkeiten in BIM-Projekten. Sie schafft die Grundlage für Interoperabilität zwischen verschiedenen Fachsoftwarelösungen.

Was ist ein BIM-Abwicklungsplan und warum brauche ich ihn?

Der BIM-Abwicklungsplan (BAP) legt Rollen, Formate, LOIN/LOD-Anforderungen und Prüfzyklen verbindlich fest. Ohne ihn fehlt die gemeinsame Arbeitsgrundlage, und das Modell entwickelt sich zum Datengrab.

Wie profitiert die Elektroplanung konkret von BIM?

Elektroplaner können Leistungssimulationen wie Spannungsabfall und Kurzschlussstrom auf Basis realer Trassenlängen aus dem Modell berechnen. Das erhöht die Planungsgenauigkeit gegenüber Näherungswerten erheblich.

Ab wann ist BIM bei öffentlichen Projekten Pflicht?

Ab 2025 steigt die Verpflichtung öffentlicher Auftraggeber, BIM in Infrastrukturprojekten zu verlangen. Planungsbüros, die jetzt Prozesse und Kompetenzen aufbauen, sichern sich den Zugang zu diesen Ausschreibungen.

Weiterführende Quellen

• Stufenplan Digitales Planen und Bauen, Bundesministerium für Digitales und Verkehr: Grundlagendokument zur BIM-Einführung in Deutschland, beschreibt Lifecycle-Nutzen und wirtschaftliche Vorteile.
• BIM-Leitfaden für Deutschland, AKBW (Endbericht): Praxisorientierter Leitfaden mit Normreferenzen, Rollenmodellen und Implementierungshinweisen.
• Business Value of BIM, BSI Group: Studie zum Kapitalertrag von BIM, Grundlage für die 7-von-10-Aussage.
• BIM für die Elektrotechnik, Revizto: Praxisbeitrag zu Leistungssimulationen und Kollisionsprüfung in der Elektroplanung.
• BIM in der Gebäudetechnik, Eplan Blog: Abgrenzung zwischen BIM als Werkzeug und BIM als Arbeitsmethode, mit Fokus auf Gebäudetechnik.
• BIM: Implementierung und Praxis für den Bau-Mittelstand, TUE-HD: Praxisangaben zu Fehlerreduktion und Marktanforderungen ab 2025.
