Elektrotechnische Inbetriebnahme in der Elektotechnik

Drei Maßnahmen stehen ganz am Anfang, bevor irgendjemand ein Messgerät in die Hand nimmt:

• Dokumentation prüfen: Liegen aktuelle Schaltpläne, Typenschilder und Ausführungsunterlagen vollständig vor? Fehlt ein Plan, stoppt die Inbetriebnahme.
• Kalibrierstatus der Prüfmittel sicherstellen: Jedes Messgerät braucht einen gültigen Kalibriernachweis. Abgelaufene Kalibrierung bedeutet ungültige Messung.
• Durchführungserlaubnis einholen: Der Anlagenverantwortliche erteilt die formale Freigabe. Ohne diese Erlaubnis darf kein Arbeitsverantwortlicher mit der Prüfung beginnen.

Zur Größenordnung: Sachverständige stellen in der Praxis regelmäßig fest, dass fehlende Messungen und unvollständige Dokumentation die häufigsten Ursachen für rechtliche Folgeprobleme nach Inbetriebnahmen sind. Das ist kein Randphänomen.

Die Inbetriebnahme elektrischer Anlagen ist ein prüf-, mess- und dokumentationspflichtiger Prozess nach DIN VDE 0100-600, der ausschließlich durch Elektrofachkräfte mit klarer Rollenverteilung und kalibrierten Prüfmitteln durchgeführt werden darf.

Wie läuft die Inbetriebnahme Elektrotechnik Schritt für Schritt ab?

Ein strukturierter Ablauf schützt vor Rework und Haftungsfallen. Die Reihenfolge ist nicht beliebig.

1. Planung und Schnittstellenkoordination: Vor dem ersten Baustellentermin klären, welche Gewerke (Heizung, Klima, Lüftung, Sanitär, Gebäudeautomation) zeitgleich aktiv sind. Wer schaltet wann frei? Wer hat Zugang zu welchem Bereich? Diese Abstimmung mit Architekt und Generalplaner gehört schriftlich fixiert, nicht nur besprochen.
2. Bauzustandskontrolle und Besichtigung: Beschriftung aller Betriebsmittel, Schutzleiterverbindungen, Potentialausgleichsschienen und Zugänglichkeit der Schaltfelder prüfen. Fehlende Beschriftung ist kein Schönheitsfehler, sondern ein Mangel, der die Abnahme blockiert.
3. Vorprüfungen (Sichtprüfung): Verdrahtung, Kabelverlegung, Abstände, Schutzarten und Dokumentationsstand kontrollieren, bevor Spannung angelegt wird. Wer hier spart, zahlt später doppelt.

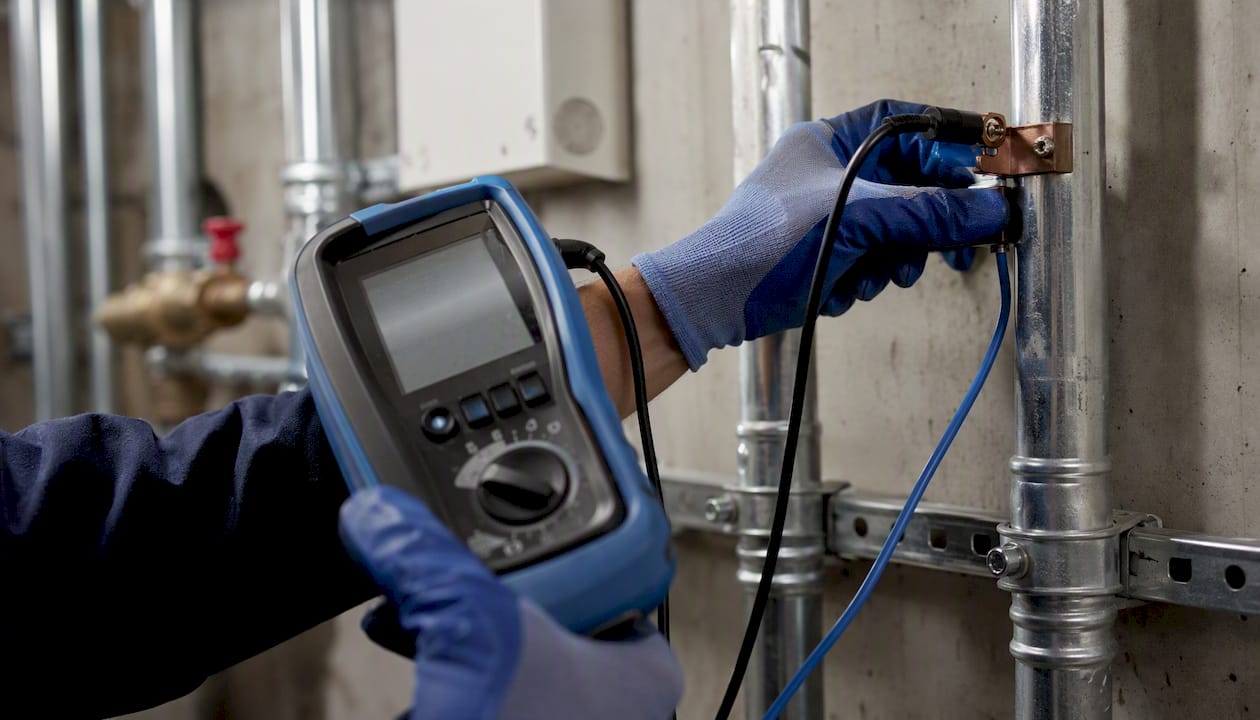

4. Messen: Schutzleiterdurchgang, Isolationswiderstand, Schleifenimpedanz, RCD-Auslöseprüfung und Kurzschlussstrom in der festgelegten Reihenfolge messen. Messbedingungen (Temperatur, Anlagenzustand) im Protokoll festhalten. Die DIN VDE 0100-600 fordert ausdrücklich geeignete und kalibrierte Messgeräte.
5. Erproben: Funktionstests aller Schutzeinrichtungen, Not-Aus-Kreise, Verriegelungen und Steuerlogik. Jede Funktion, die im Betrieb sicherheitsrelevant ist, wird einmal vollständig durchgefahren.
6. Justieren und Parametrieren: Schutzrelais, Motorschutzschalter und Steuerungsparameter auf die Projektanforderungen einstellen und die Einstellwerte im Protokoll dokumentieren.
7. Abnahme, Protokollierung und Übergabe: Vollständiges Inbetriebnahmeprotokoll erstellen, Abnahme durch den Anlagenverantwortlichen durchführen, Betriebspersonal einweisen. Erst dann gilt die Anlage als übergeben.

Profi-Tipp: Legen Sie den Einweisungstermin für das Betriebspersonal bereits bei der Projektplanung fest. Wer ihn auf „nach der Abnahme“ verschiebt, riskiert, dass der Termin im Alltagsstress untergeht und die Einweisung nie stattfindet.

Was verlangen die Normen und Gesetze konkret?

Normen sind keine Empfehlungen. Sie beschreiben den anerkannten Stand der Technik und werden im Schadensfall zum Maßstab der Beurteilung.

DIN VDE 0100-600 regelt die Erstprüfung von Niederspannungsanlagen. Sie schreibt Besichtigen, Erproben und Messen als drei gleichwertige Prüfschritte vor. Wer nur misst und den Besichtigungsschritt überspringt, hat die Norm nicht erfüllt.

DIN VDE 0105-100 gilt für den sicheren Betrieb elektrischer Anlagen. Sie definiert Rollen (Anlagenverantwortlicher, Arbeitsverantwortlicher), regelt Zutrittsrechte und legt Unterweisungsanforderungen fest. Relevant wird sie spätestens dann, wenn die Anlage nach der Inbetriebnahme in den Regelbetrieb übergeht.

DIN EN 60204-1 greift bei Maschinen und Anlagen der Fertigungstechnik. Wer eine Produktionsanlage in Betrieb nimmt, muss diese Norm zusätzlich zu VDE 0100-600 berücksichtigen.

DGUV Vorschrift 3 und die Betriebssicherheitsverordnung (BetrSichV) bilden den rechtlichen Rahmen. Die DGUV Vorschrift 3 verpflichtet Unternehmer, Prüffristen auf Basis einer Gefährdungsbeurteilung festzulegen. Starre Tabellenwerte sind dabei ein Ausgangspunkt, keine Pflichtformel.

„Elektrische Anlagen und Betriebsmittel dürfen nur von Elektrofachkräften oder unter Leitung und Aufsicht einer Elektrofachkraft errichtet, geändert und instandgehalten werden.“ (Sinngemäß aus DGUV Vorschrift 3, § 3)

Haftungsrelevant: Wer eine Erstprüfung unvollständig durchführt oder das Protokoll lückenhaft ausfüllt, trägt im Schadensfall die Beweislast. Das Protokoll ist kein bürokratisches Anhängsel, sondern das einzige Dokument, das im Streitfall schützt.

Wer darf die Inbetriebnahme durchführen?

Die Antwort ist eindeutig, wird in der Praxis aber regelmäßig verwischt. Elektrische Anlagen dürfen nur durch Elektrofachkräfte errichtet, geändert und in Betrieb genommen werden. Die Fachverantwortung liegt ausschließlich bei der Elektrofachkraft.

• Elektrofachkraft (EFK): Verfügt über die fachliche Ausbildung, Kenntnisse und Erfahrung, um Gefahren selbstständig zu erkennen und zu vermeiden. Darf Prüfungen durchführen und das Protokoll unterzeichnen.
• Verantwortliche Elektrofachkraft (vEFK): Trägt die übergeordnete fachliche Verantwortung im Unternehmen. Bestellt durch den Unternehmer, schriftlich dokumentiert.
• Elektrotechnisch unterwiesene Person (EuP): Darf nur einfache, klar definierte Tätigkeiten unter Aufsicht einer EFK ausführen. Keine eigenständige Prüfbefugnis.
• Anlagenverantwortlicher: Erteilt die Durchführungserlaubnis für Arbeiten an der Anlage. Muss selbst EFK-Anforderungen erfüllen. Klare Rollenverteilung ist Pflicht.
• Arbeitsverantwortlicher: Führt die Arbeit durch, beurteilt den Fortbestand der Schutzmaßnahmen und meldet Besonderheiten vor Wiederaufnahme. Auch diese Rolle erfordert EFK-Qualifikation.

Für Arbeiten im öffentlichen Netz oder bei Anschluss an das Versorgernetz ist zusätzlich die Eintragung ins Installateurverzeichnis des zuständigen Netzbetreibers erforderlich. Wer dort nicht eingetragen ist, darf bestimmte Arbeiten schlicht nicht ausführen, unabhängig von seiner sonstigen Qualifikation. Weitere Hinweise zur Personalplanung im Bauwesen helfen, geeignetes Fachpersonal frühzeitig zu sichern.

Was muss ein Inbetriebnahmeprotokoll enthalten?

Ein Protokoll, das vor Gericht nicht standhält, ist wertlos. Die Mindeststruktur:

• Deckblatt: Projektbezeichnung, Anschrift, Auftraggeber, Auftragnehmer, Datum der Prüfung, Name und Unterschrift der prüfenden EFK.
• Anlagenübersicht: Beschreibung der geprüften Anlage, Anlagennummer, Schaltplanreferenz.
• Messgerätenachweis: Hersteller, Typ, Seriennummer, Kalibrierdatum und Kalibriernachweisnummer jedes eingesetzten Prüfgeräts.
• Prüfprotokolltabellen: Messergebnisse mit Messbedingungen (Prüfspannung, Temperatur, Anlagenzustand), Grenzwerten und Ist-Werten je Messpunkt.
• Abweichungen und Mängel: Jede Abweichung vom Sollzustand wird mit Beschreibung, Ort und Schweregrad dokumentiert. Nicht als „Mangel behoben“ abhaken, bevor der Nachweis der Nachbesserung vorliegt.
• Abnahmeerklärung: Bestätigung, dass die Anlage den geprüften Normen entspricht oder welche Einschränkungen bestehen.
• Unterschriften: Prüfer, Anlagenverantwortlicher, ggf. Betreiber.

Typische Messprotokolle enthalten außerdem fotografische Dokumentation kritischer Anschlüsse und die Firmware- bzw. Parameterstände von Schutzgeräten.

Profi-Tipp: Formulieren Sie Mängel nie als „nicht normgerecht“ ohne Normangabe. Schreiben Sie stattdessen: „Isolationswiderstand Stromkreis 3 beträgt 0,3 MΩ, Mindestwert nach DIN VDE 0100-600 ist 1 MΩ. Wiederholungsmessung nach Nachbesserung erforderlich.“ Das ist rechtssicher und unmissverständlich.

Welche Messungen sind Pflicht und welche Geräte brauchen Sie?

Die DIN VDE 0100-600 schreibt vor, dass Messgeräte geeignet und kalibriert sein müssen. Was das konkret bedeutet:

Kalibrieranforderungen sind kein bürokratischer Aufwand. Prüfgeräte auf Servicefahrzeugen müssen regelmäßig kalibriert und die Nachweise mitgeführt werden. Fehlt der Kalibriernachweis, ist die Messung im Streitfall nicht verwertbar. Das Prüfmittelverwaltungssystem sollte Kalibrierfristen automatisch überwachen, ob per Software oder einfacher Exceltabelle mit Erinnerungsfunktion.

Hinweis zu Sonderanlagen: Bei explosionsgeschützten Bereichen (Ex-Schutz nach ATEX) und EMV-kritischen Installationen sind zusätzliche spezifische Prüfungen und Nachweise erforderlich. Diese Anforderungen gehören früh in die Planung. Wer sie erst bei der Inbetriebnahme entdeckt, zahlt mit Verzögerung und Mehraufwand.

Welche Sicherheitsmaßnahmen gelten während der Inbetriebnahme?

Die fünf Sicherheitsregeln nach DIN VDE 0105-100 sind keine Empfehlung. Sie sind in dieser Reihenfolge anzuwenden:

• Freischalten: Anlage allpolig vom Netz trennen.
• Gegen Wiedereinschalten sichern: Schloss, Sicherung entnehmen, Warnschild anbringen.
• Spannungsfreiheit feststellen: An allen Polen, unmittelbar vor Arbeitsbeginn, mit geprüftem Spannungsprüfer.
• Erden und Kurzschließen: Bei Hochspannungsanlagen und bei Gefahr durch induktiv oder kapazitiv eingespeiste Spannung.
• Benachbarte, unter Spannung stehende Teile abdecken oder abschranken.

Schutz gegen Störlichtbogen: Wer an teilweise unter Spannung stehenden Anlagen arbeitet, trägt lichtbogenschutzgeprüfte PSA (Persönliche Schutzausrüstung) der entsprechenden Schutzklasse. Abstand halten reicht nicht.

„Die fünf Sicherheitsregeln sind in der angegebenen Reihenfolge anzuwenden und dürfen nur in begründeten Ausnahmefällen und mit besonderen Schutzmaßnahmen abgeändert werden.“ (DIN VDE 0105-100, sinngemäß)

Zutritt zum Arbeitsbereich ist auf beteiligte und eingewiesene Personen zu beschränken. Erste-Hilfe-Mittel und Rettungswege müssen vor Arbeitsbeginn bekannt und zugänglich sein. Wer das Betriebspersonal erst nach der Abnahme einweist, hat die Einweisung zu spät gemacht.

Typische Fehlerquellen und wie Sie sie vermeiden

Wer regelmäßig Inbetriebnahmen begleitet, sieht dieselben Probleme immer wieder.

Fehlende oder veraltete Dokumentation ist der häufigste Grund für Verzögerungen. Schaltpläne, die nicht dem Ausführungsstand entsprechen, machen jede Messung zur Detektivarbeit. Lösung: Dokumentationspflicht vertraglich festschreiben und vor dem Inbetriebnahmetermin prüfen.

Nicht kalibrierte Prüfmittel tauchen öfter auf, als man denkt. Ein Gerät, dessen Kalibrierung vor drei Monaten abgelaufen ist, liefert möglicherweise korrekte Werte, aber der Nachweis fehlt. Prüfmittelliste mit Kalibrierdaten führen, Geräte vor jedem Einsatz checken.

Unklare Rollenverteilung führt dazu, dass niemand die Durchführungserlaubnis erteilt oder niemand das Protokoll unterzeichnet. Wer unterschreibt, muss vor Beginn feststehen, nicht am Ende. Eine einfache Verantwortlichkeitsmatrix (wer erteilt, wer prüft, wer unterschreibt) löst das Problem.

EMV- und Erdungsprobleme zeigen sich oft erst beim Erproben: sporadische Auslösungen, Störungen in der Steuerung, Potentialunterschiede zwischen Gewerken. Schnelle Diagnose: Potentialausgleich an allen Schnittstellen messen, Schirmungskonzept prüfen, Erdungswiderstände kontrollieren. Frühe Schnittstellenchecks zwischen Gewerken reduzieren solche Überraschungen erheblich.

Profi-Tipp: Erstellen Sie eine Prüfmittelliste als festes Dokument im Projektordner, nicht als persönliche Notiz. Wer krank wird oder das Projekt wechselt, hinterlässt so einen verwertbaren Stand.

Praxisbeispiel: Wie strukturierte Elektroplanung Inbetriebnahmeprobleme reduziert

Ein Gewerbebauprojekt mit rund 40 Unterverteilungen, mehreren Lüftungsanlagen und einer Gebäudeautomation. Die Ausgangslage vor Einbindung von IET-Hamburg GmbH: unvollständige Revisionsunterlagen, keine abgestimmte Prüfmittelliste, ungeklärte Zuständigkeiten zwischen Elektro- und GA-Gewerk.

Was konkret geändert wurde:

• Verbindliche Prüfmittelliste mit Kalibriernachweisen aller eingesetzten Geräte, erstellt in der Planungsphase und an alle Beteiligten kommuniziert.
• Frühe Schnittstellenprüfung mit dem GA-Planer: Klärung, welche Signale die Elektroanlage liefert und welche die GA erwartet, bevor die erste Leitung verlegt wurde.
• Definierte Durchführungserlaubnis: Anlagenverantwortlicher und Arbeitsverantwortlicher schriftlich benannt, Erlaubnisschein-Prozess eingeführt.

Das Ergebnis: Die Inbetriebnahme verlief ohne Nachprüfungen an den Schnittstellen, die Übergabe an den Betreiber fand termingerecht statt. Kein einziger Messpunkt musste wegen fehlender Unterlagen wiederholt werden.

Profi-Tipp: Klären Sie Schnittstellen zu anderen Gewerken schriftlich, bevor die Ausführungsplanung abgeschlossen ist. Was in der Planung offen bleibt, landet als Problem auf der Baustelle.

Wer sich für den Leitfaden zur Elektroplanung in der Gebäudetechnik interessiert, findet dort weitere Hinweise zur Koordination in komplexen Projekten.

Was kostet eine Inbetriebnahme und was treibt den Aufwand?

Pauschale Preise gibt es nicht. Der Aufwand hängt von wenigen, aber entscheidenden Faktoren ab.

• Anlagenkomplexität: Eine Wohnungsunterverteilung mit zehn Stromkreisen ist in zwei bis vier Stunden geprüft. Eine Produktionsanlage mit Frequenzumrichtern, Ex-Schutz und Gebäudeautomation kann mehrere Wochen beanspruchen.
• Dokumentationsaufwand: Je mehr Messpunkte, desto mehr Protokollierungszeit. Wer das unterschätzt, plant zu wenig Puffer ein.
• Logistik und Anfahrt: Prüfgeräte, PSA, Unterlagen, Koordination mit anderen Gewerken für Freischaltfenster. Gerade bei laufendem Betrieb (Umbau im Bestand) entstehen hier erhebliche Zusatzkosten.
• Wiederholungsprüfungen: Werden Mängel festgestellt, folgt nach Nachbesserung eine Wiederholungsmessung. Jede Wiederholung kostet Zeit und Geld. Gute Vorbereitung ist die günstigste Versicherung dagegen.

Kostenvermeidende Maßnahmen sind bekannt, werden aber selten konsequent umgesetzt: Prüfmittelliste vorab abstimmen, Freischaltfenster mit Fremdgewerken koordinieren, Dokumentation vor dem Termin prüfen. Wer das tut, spart bei der Inbetriebnahme mehr, als jede Preisverhandlung bringt. Hinweise zur Kostenkontrolle auf der Baustelle helfen, den Überblick zu behalten.

Inbetriebnahme-Checkliste zum direkten Einsatz

Vorbereitung

1. Aktuelle Schaltpläne und Ausführungsunterlagen vorhanden und geprüft
2. Prüfmittel kalibriert, Kalibriernachweise mitgeführt
3. Anlagenverantwortlicher und Arbeitsverantwortlicher benannt und informiert
4. Durchführungserlaubnis erteilt
5. PSA und Erste-Hilfe-Mittel vor Ort

Sichtprüfung

6. Beschriftung aller Betriebsmittel vollständig und lesbar
7. Schutzleiterverbindungen und Potentialausgleich sichtbar geprüft
8. Zugänglichkeit aller Schaltfelder und Messpunkte sichergestellt
9. Kabelverlegung, Abstände und Schutzarten kontrolliert

Messungen

10. Messbedingungen (Temperatur, Anlagenzustand) im Protokoll festgehalten
11. Messprotokoll mit Gerätedaten und Kalibrierdatum ausgefüllt

Funktionstests

12. Not-Aus-Kreise vollständig getestet
13. Steuerlogik und Interlocks geprüft
14. Schutzeinrichtungen auf Auslöseverhalten geprüft

Abnahme und Übergabe

15. Protokoll vollständig ausgefüllt, Mängel dokumentiert
16. Abnahmeerklärung unterzeichnet
17. Betriebspersonal eingewiesen, Einweisungsnachweis vorhanden
18. Unterlagen an Betreiber übergeben

Was sich in der Praxis wirklich bewährt hat

Wer viele Inbetriebnahmen begleitet hat, entwickelt ein Gespür dafür, wo Projekte kippen. Nicht an der Technik, sondern an der Organisation.

Die frühe Prüfmittelliste ist das wirksamste Mittel gegen Überraschungen am Inbetriebnahmetermin. Nicht als Anhang zum Protokoll, sondern als verbindliches Dokument in der Planungsphase, das alle Beteiligten kennen. Wer das Gerät nicht hat oder dessen Kalibrierung abläuft, weiß es rechtzeitig.

Die Verantwortlichkeitsmatrix gehört genauso früh in das Projekt. Anlagenverantwortlicher, Arbeitsverantwortlicher, wer unterschreibt das Protokoll, wer erteilt die Durchführungserlaubnis: Das sind keine Fragen für den Tag der Abnahme. Klare Rollendefinitionen vermeiden Haftungsfallen, die sonst erst im Schadensfall sichtbar werden.

Zeitpuffer für Wiederholungsmessungen sind kein Zeichen schlechter Planung, sondern realistischer Kalkulation. Selbst bei sorgfältiger Vorbereitung tauchen Mängel auf. Wer keinen Puffer hat, gerät unter Druck und unterschreibt Protokolle, die er besser nicht unterschreiben sollte.

IET-Hamburg GmbH begleitet Ihre Elektroplanung bis zur Übergabe

Wer externe Fachplanung oder Inbetriebnahme-Begleitung sucht, braucht einen Partner, der den Prozess von der Ausführungsplanung bis zur Betreiberübergabe kennt. IET-Hamburg GmbH übernimmt genau das: Elektroplanung nach HOAI, Bauüberwachung und strukturierte Inbetriebnahme-Begleitung für Bauprojekte in Zentraleuropa.

Was IET-Hamburg GmbH konkret liefert: verbindliche Prüfmittellisten, koordinierte Ablaufpläne mit allen beteiligten Gewerken, prüffähige Protokollvorlagen und die Einweisung des Betriebspersonals. Kein Baustellenchaos, keine offenen Zuständigkeiten kurz vor der Abnahme. Architekten, Generalplaner und Projektleiter, die eine verlässliche elektrotechnische Fachplanung suchen, können direkt Kontakt aufnehmen und das Projekt besprechen.

Quellen

Für die vertiefte Recherche und den direkten Normenzugriff:

• Gemeinsame Erklärung zum sicheren Umgang mit Elektrizität (VDE)
• Verantwortung Organisieren — etem (BGETEM)
• Prüfung vor Inbetriebnahme nach DIN VDE 0100-600 (SVB‑Elektro)

Normen immer im Original prüfen. Kommentare und Leitfäden ersetzen den Normtext nicht.

FAQ

Wer darf eine elektrotechnische Inbetriebnahme durchführen?

Ausschließlich Elektrofachkräfte dürfen elektrische Anlagen errichten, ändern und in Betrieb nehmen. Die Durchführungserlaubnis erteilt der Anlagenverantwortliche, der ebenfalls Elektrofachkraft-Anforderungen erfüllen muss.

Was gehört zur Inbetriebnahme einer elektrischen Anlage?

Die Inbetriebnahme umfasst Besichtigung, Erproben und Messen nach DIN VDE 0100-600, die vollständige Protokollierung aller Messergebnisse mit Kalibriernachweis sowie die Einweisung des Betriebspersonals vor der Übergabe.

Ist Elektrotechnik als Beruf in Deutschland gefragt?

Ja. Der Fachkräftebedarf im Elektrohandwerk und in der Elektroplanung ist in Deutschland anhaltend hoch, besonders bei qualifizierten Elektrofachkräften mit Erfahrung in Inbetriebnahme und Prüfung komplexer Anlagen.

Was macht ein Inbetriebnahmetechniker in der Elektrotechnik?

Ein Inbetriebnahmetechniker führt alle Prüf-, Mess- und Erprobungsschritte an einer neuen oder geänderten Anlage durch, dokumentiert die Ergebnisse im Inbetriebnahmeprotokoll und koordiniert die Übergabe an den Betreiber einschließlich Einweisung des Betriebspersonals.

Welche Messungen sind bei der Erstprüfung nach DIN VDE 0100-600 Pflicht?

Mindestens Schutzleiterdurchgang, Isolationswiderstand, Schleifenimpedanz und RCD-Auslöseprüfung. Alle Messgeräte müssen kalibriert sein und die Kalibriernachweise müssen im Protokoll dokumentiert werden.
